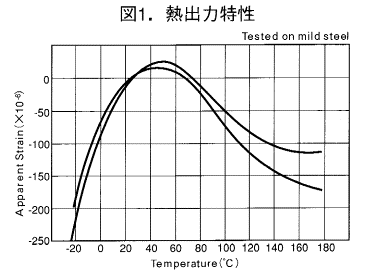

ひずみゲージによる測定とは？ ひずみゲージは長さの物理量を”１００万分の１”の変化レベルを容易に測定できる極めてユニークなセンサーです。 1938年にアメ
Warning: Invalid argument supplied for foreach() in /home/c4702786/public_html/ins-commerce.jp/wp-content/themes/massive_tcd084/functions/menu.php on line 48
圧力計
ひずみゲージ
現代社会における数多くの機械や構造物はその機能や安全性が十分確認された物でなければ我々はその中で生活を営むことが出来ません。ひずみゲージはその機能や安全性を確認する手段のもっとも基本的な計測手段の一つとして、応力・ひずみ測定のセンサーとして発展してきました。
ゲージ端子配線の方法やスペースにあわせてお選び下さい。形状型式名外観寸法(mm)1箱の数量(枚)備考FG-5T6200.1510SFG-5T6201.010自己
ゲージ端子配線の方法やスペースにあわせてお選び下さい。形状型式名外観寸法(mm)1箱の数量(枚)備考FG-5T6200.1510SFG-5T6201.010自己
ゲージ端子配線の方法やスペースにあわせてお選び下さい。形状型式名外観寸法(mm)1箱の数量(枚)備考FG-5T6200.1510SFG-5T6201.010自己
種類剪断形ゲージクラックゲージパイプゲージ用途剪断応力＆トルク測定クラック検出ボルト軸力測定、概要基本形式Z11…X11…P11…基本パターンその他ポリエステル
種類単軸ゲージ2軸ゲージ3軸ゲージ応力集中ゲージ基本形式N11…N22…N32…R11,N51,R51…リード線付N11…VS…N22…VS…N32…VS…R1

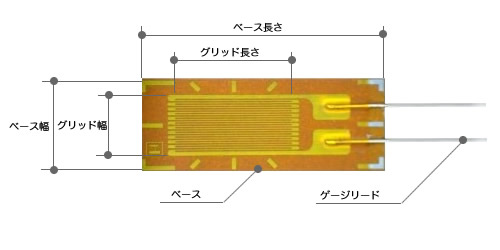

>> ひずみゲージの構造・仕様・形式へゲージパターン形式名抵抗値（Ω）ゲージ率（公称）寸法（mm）グリッドベース長さ幅長さ幅N11-FA-03-12
構造ひずみゲージは下図のように薄い電気絶縁物（ポリイミド、ポロエステルetc）のベース上に数ミクロンの金属箔を接着し、ゲージパターンのネガマスクに合わせてフォト
ロードセル
力検出器は、ひずみゲージ式・圧電式・容量式・電磁式・音叉式等の各種の検出方式がありますが、一般的にひずみゲージ式のものをロードセル(loadcell)と云われいるほど広く普及しています。
このロードセルは起歪体と呼ばれる弾性体にひずみゲージを貼り付け、応力（力）とひずみ出力の比例関係を利用したもので定格容量で200 mN(20 gf)の低容量から20 MN(2000 tf)クラスの高容量までの広範囲な製作が可能です。
従来、ロードセルの用途としては材料試験機、工業用計量器（バッチャ・ホッパ・トラックスケール等）や製鉄圧延ミルなどの一部の生産ラインに利用されていましたが、現在ではロードセルの性能・コスト・信頼性が広くユーザーの認識されるようになり、高精度な「台はかり」や「電子天秤」そして民生機器の品質管理等への応用など広く利用されています。
また、最近ではエンジニアリングプラスチックを始めこれらのプラスチック機器の要求仕様が高まるなかで、射出成形装置においてもクリーンな精密高速安定成形を実現するためロードセルを利用した電動サーボ機構のものが主流になっています。
特長・用途高精度・不活性ガス封入大気圧の影響を受けないメカ内蔵基準器用ロードセルとして利用可能引張・圧縮両方向の検査データ添付精度クラス：0.012 %型式・外

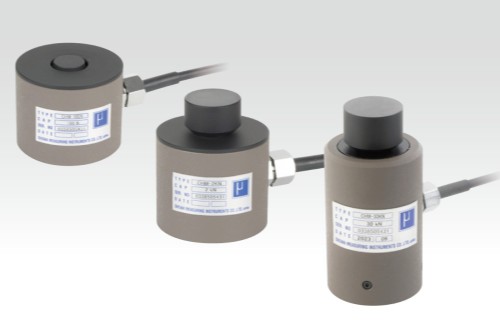

特長・用途硬さ試験機の検証用に最適（1 N～30 kN）JCSS校正対応小型・軽量構造型式・外観寸法型式名と定格容量・質量型式名定格容量質量対応硬さ試験機CHM
特長・用途 一軸圧縮試験機の検証用に最適（50 N～200 KN）JCSS 0.5級対応※1型式・外観寸法型式名と定格容量・寸法（単位：mm）・固有振動数・
特長・用途一軸圧縮試験機の検証用に最適（500 N～10MN）JCSS 0.5級対応※1高容量は容積ボックス型からの置き換えに最適リモートセンシング対応可能型式

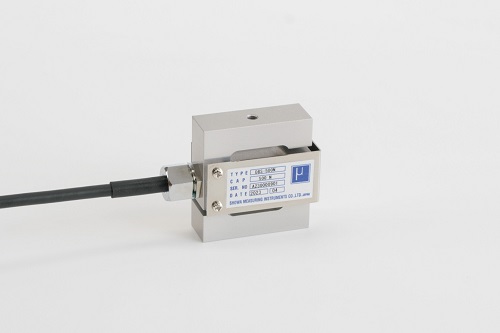

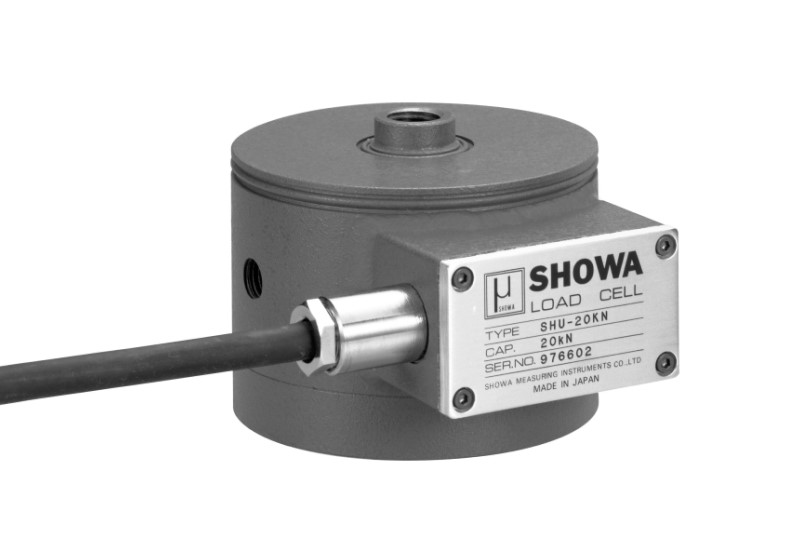

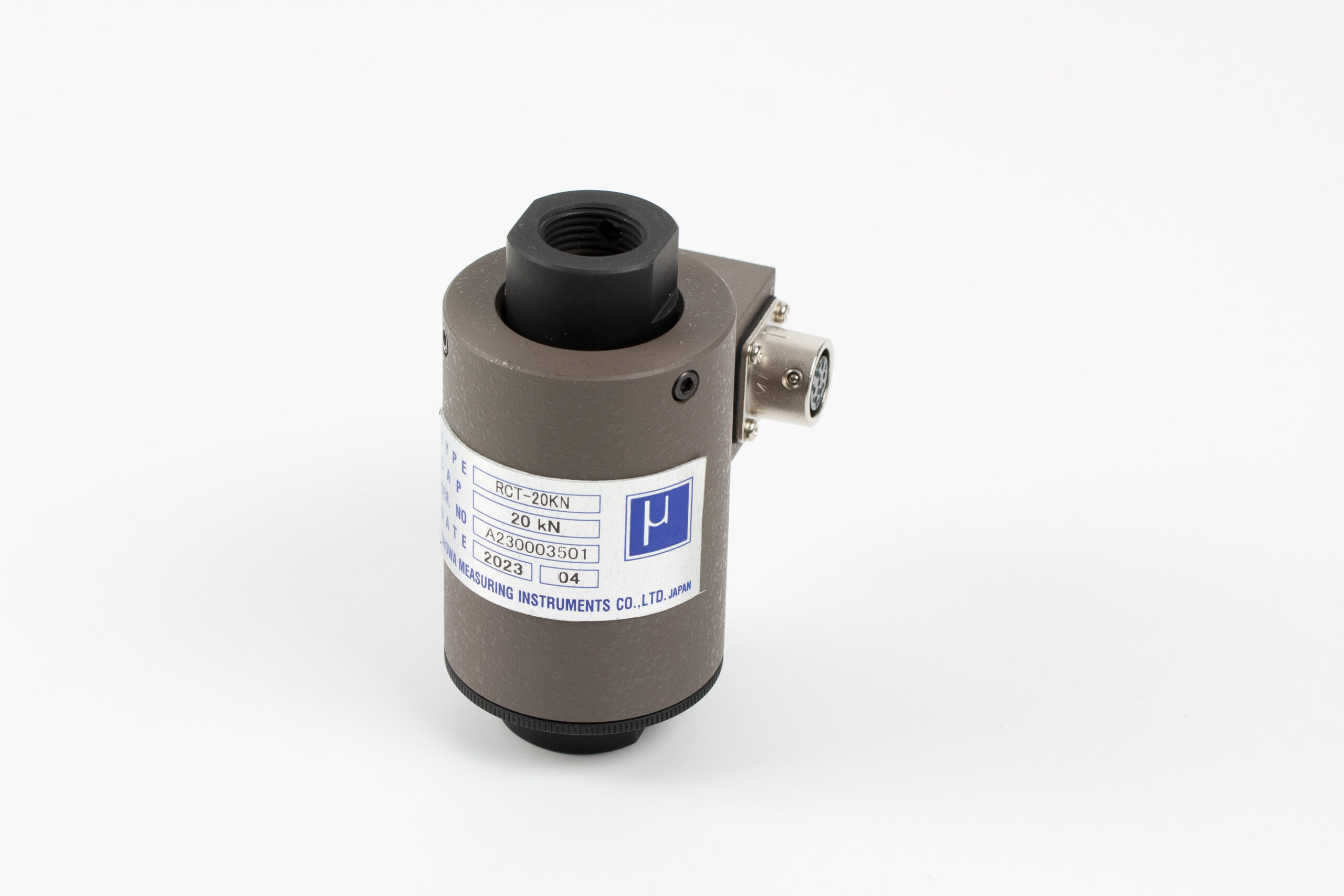

特長・用途高精度・高出力・汎用タイプ小型・軽量・ローコスト特殊防湿処理により高安定性を確保引張・圧縮の両用可能用途：ホッパー＆パッカー計量器・試験機・産業機械…

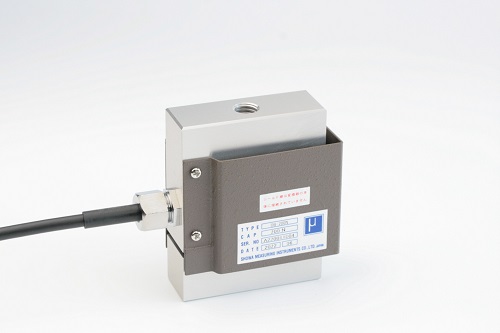

特長・用途高精度・高出力・汎用タイプ小型・軽量・ローコスト特殊防湿処理により高安定性を確保引張・圧縮の両用可能用途：ホッパー＆パッカー計量器・試験機・産業機械…

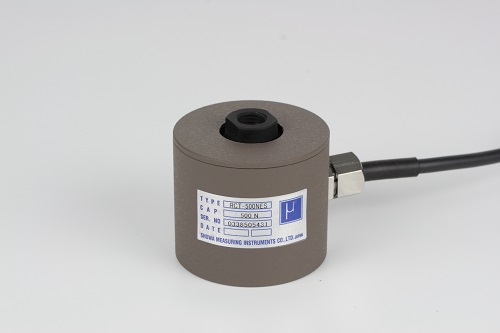

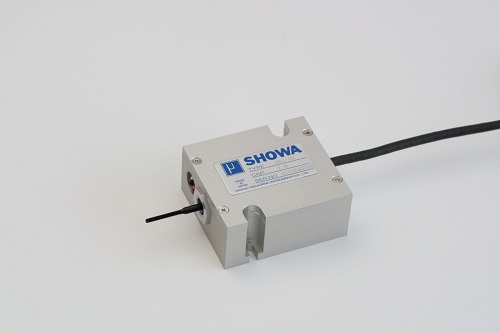

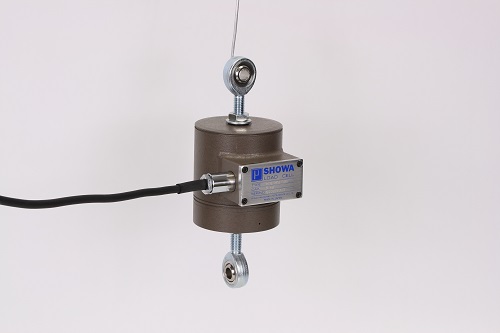

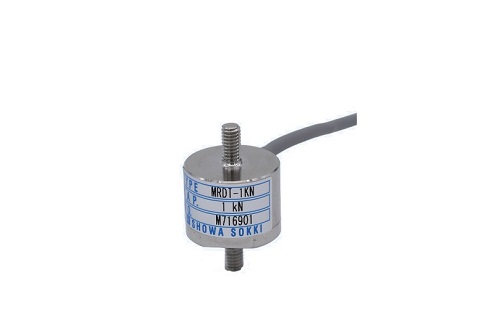

特長・用途引張用・小型ロードセル広範囲な定格容量（50 N～2 kN）引張・圧縮の利用が可能耐振・防水・溶接タイプも特注品として製作可能※1 H面には機械的接触

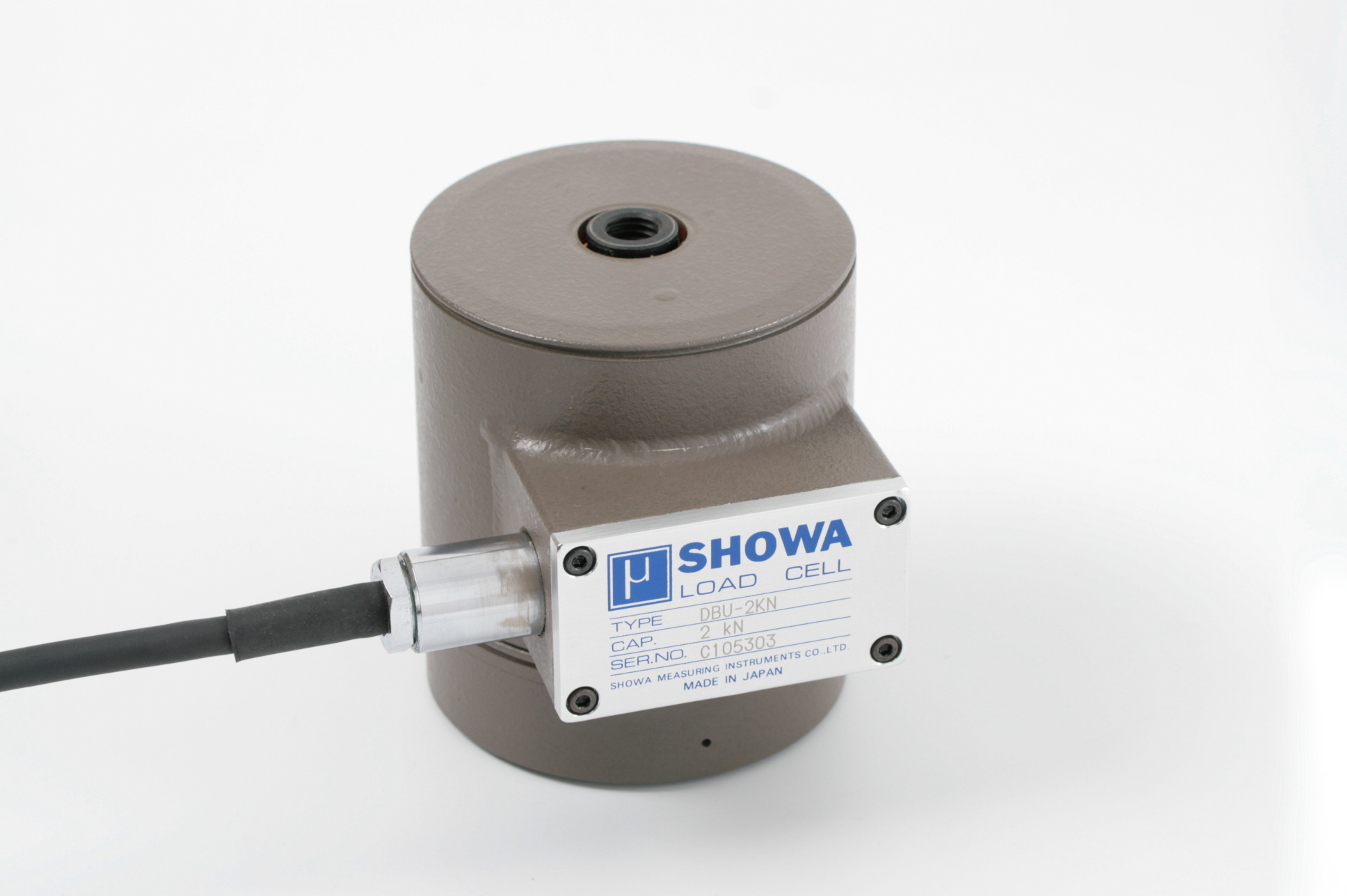

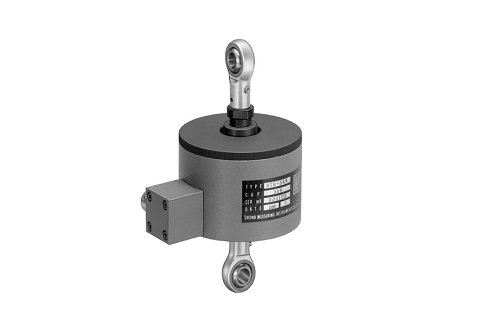

特長・用途高信頼、汎用タイプ材料試験機に最適豊富な納入実績・ローコスト広範囲な定格容量（50 N～5 kN）引張用ロッドエンド付属精度クラス：0.15 %型式・

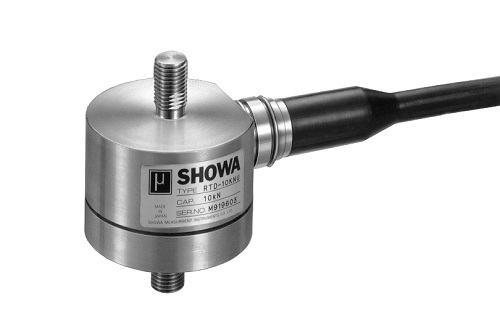

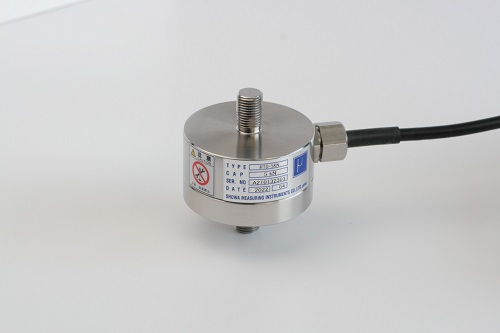

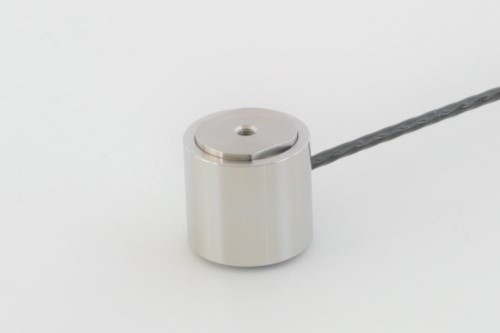

特長・用途完全防水対応（JIS C 0920 7等級／防浸型）オールステンレス製不活性ガス封入、密閉構造小型・軽量（アダプタ取外し可能）引張・圧縮の両用可能型式
特長・用途オールステンレス製不活性ガス封入、密閉構造小型・軽量（アダプタ取外し可能）引張・圧縮の両用可能主な用途：試験器・産業機器…精度クラス：0.15 %型式
特長・用途高信頼、汎用型ワッシャーロードセル豊富な納入実績・ローコスト広範囲な定格容量（30 kN～500 kN）用途：射出成型機・プレス機械・ボルトテンション

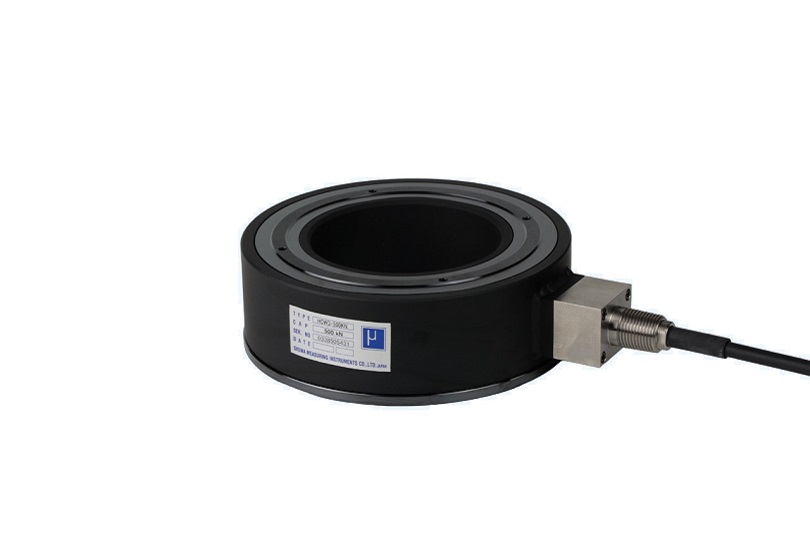

特長・用途高容量・高精度ワッシャー型：500 kN～5 MN用途：大型圧延機・鍛造プレス機械用.精度クラス：0.3 %（500kN ～ 2MN）0.5 %（5M
特長・用途容量及び寸法に応じたカスタム設計製作設置環境に応じて溶接構造または密封処理対策製作可能な容量：1 MN～20 MN用途：大型圧延機・鍛造プレス…精度ク

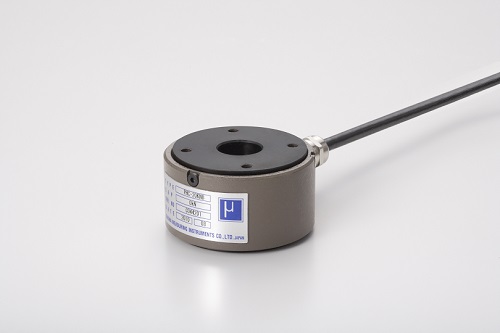

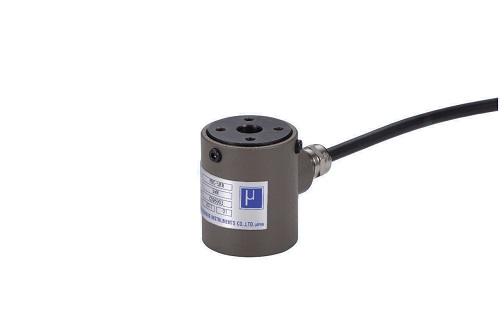

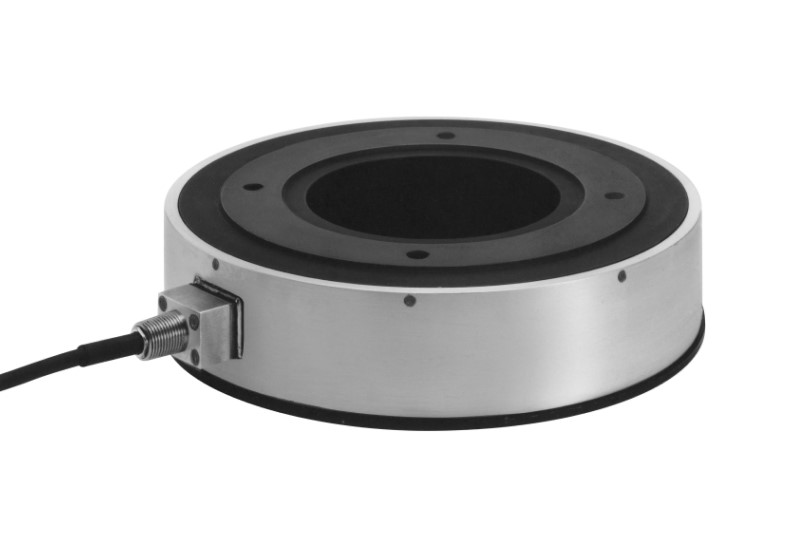

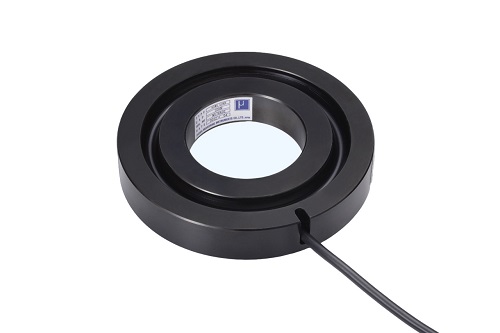

特長・用途小型・軽量・電動＆油圧プレス荷重管理用上下フランジ取付のため治具および既設プレス機への装着が容易センターホール型ロードセルのため中空を利用した計測応用
特長・用途小型・軽量・電動＆油圧プレス荷重管理用上下フランジ取付のため治具および既設プレス機への装着が容易センターホール型ロードセルのため中空を利用した計測応用
特長・用途ネジ緩み計測用超小型ロードセル適用ボルト：M6,M8,M10,M12取付 スペース：φ36、高さ16 mm特注にて低容量のものも製作可能型式・外観寸法

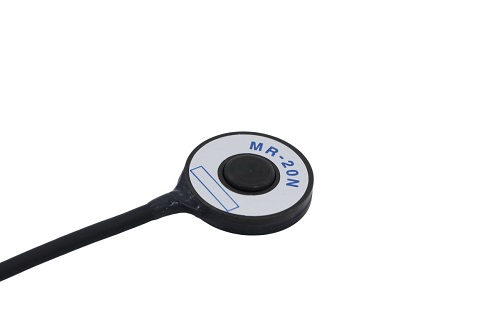

特長・用途負荷面積（Φ10）が広いボタン型ロードセル指圧感覚測定に最適ローコスト型式・外観寸法型式名と定格容量・寸法（単位：mm）・固有振動数・質量型式名定格容
特長・用途負荷面積（Φ10）が広いボタン型ロードセル指圧感覚測定に最適ローコスト型式・外観寸法型式名と定格容量・寸法（単位：mm）・固有振動数・質量型式名定格容
特長・用途超小型＆低容量精度クラス：0.5 %Φ8 のフラット面にて負荷受感が可能（均等荷重時）用途：指圧感覚測定に最適・IC／真空チャック加圧力・シート体圧分

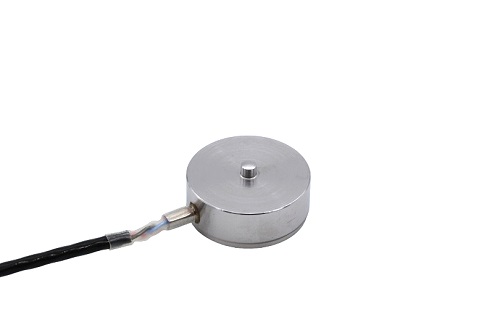

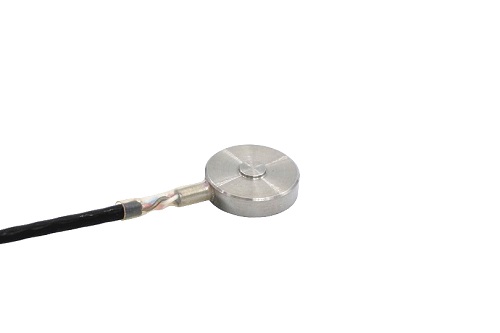

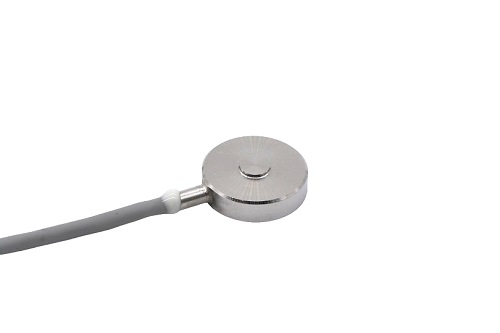

特長・用途外径Φ14／厚さ4 mm、オールステンレス製、超小型＆高容量Φ4 のフラット面にて負荷受感が可能温度範囲150 ℃まで計測が可能型式・外観寸法型式名と
特長・用途外径Φ14／厚さ4 mm、オールステンレス製、超小型＆高容量Φ4 のフラット面にて負荷受感が可能）用途：咬合力測定、プレス圧管理、産業機械組込…型式・
特長・用途外径Φ14／厚さ4 mm、オールステンレス製、超小型＆高容量Φ4 のフラット面にて負荷受感が可能）用途：咬合力測定、プレス圧管理、産業機械組込…型式・
特長・用途外径Φ14／厚さ4 mm、オールステンレス製、超小型＆高容量Φ4 のフラット面にて負荷受感が可能温度範囲150 ℃まで計測が可能型式・外観寸法型式名と

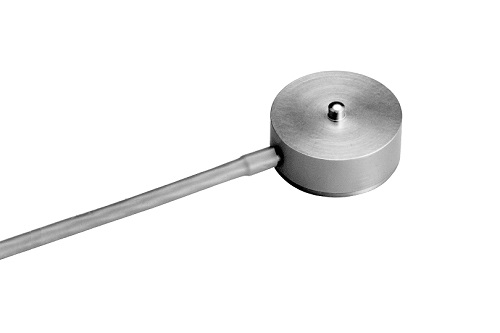

特長・用途ボタン型・超小型ロードセル広範囲な定格容量（10 N～2kN）精度クラス：0.3 %R.O.用途：プレス圧管理：産業機械組込…型式・外観寸法型式名と定
特長・用途ボタン型・超小型ロードセル小型・高容量ロードセル精度クラス：0.5 %R.O.用途：プレス圧管理：産業機械組込…型式・外観寸法型式名と定格容量・寸法（

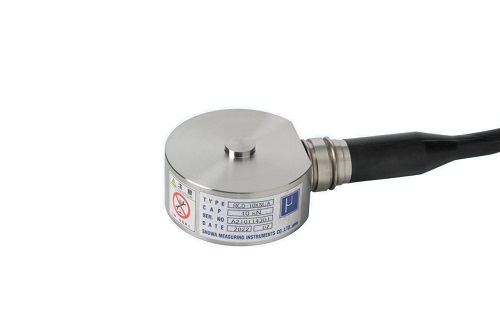

特長・用途完全防水対応（JIS C 0920 7等級／防浸型）オールステンレス製小型・軽量型式・外観寸法型式名と定格容量・寸法（単位：mm）・固有振動数・質量型

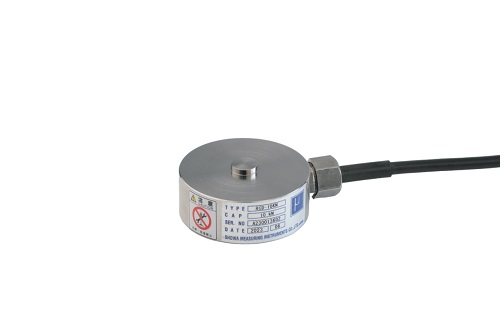

特長・用途オールステンレス製不活性ガス封入、密閉構造小型・軽量精度クラス：0.15 %型式・外観寸法型式名と定格容量・寸法（単位：mm）・固有振動数・質量型式名

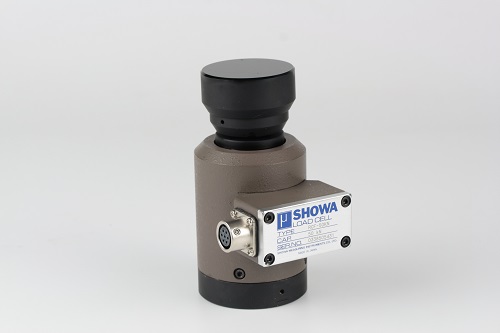

特長・用途高信頼、汎用タイプ材料試験機に最適豊富な納入実績・ローコスト広範囲な定格容量（50 N～5 kN）圧縮用ロードボタン付属精度クラス：0.15 %型式・

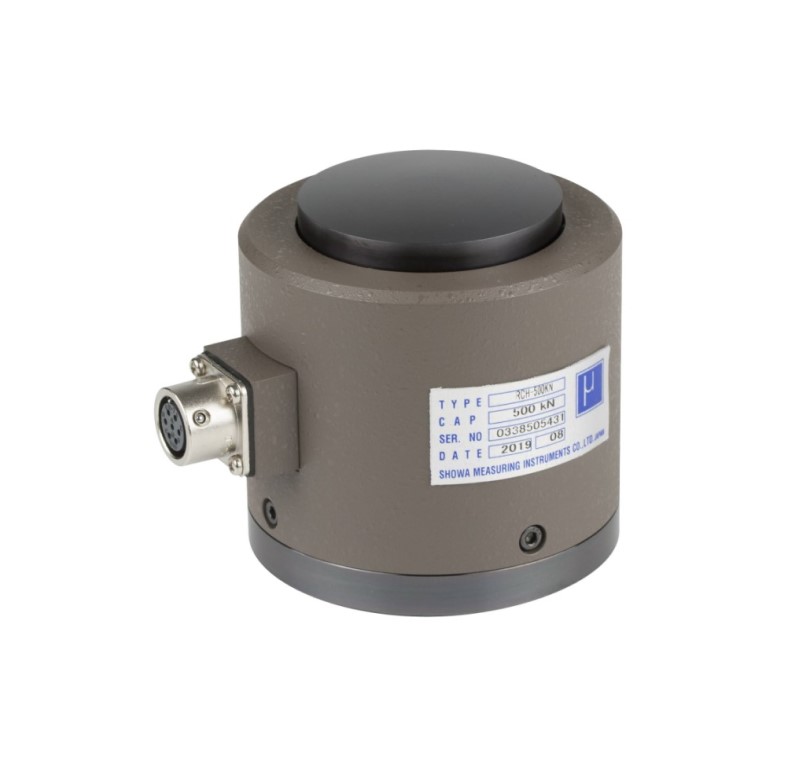

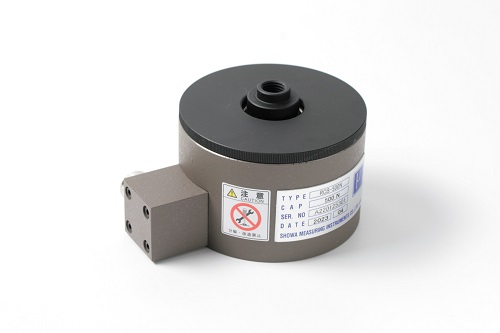

特長・用途高容量ローコスト設備組込み及び管理用必要に応じて選択できる専用荷重受座を用意型式・外観寸法型式名と定格容量・寸法（単位：mm）・固有振動数・質量型式名

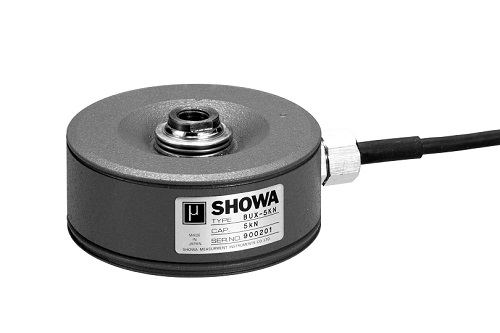

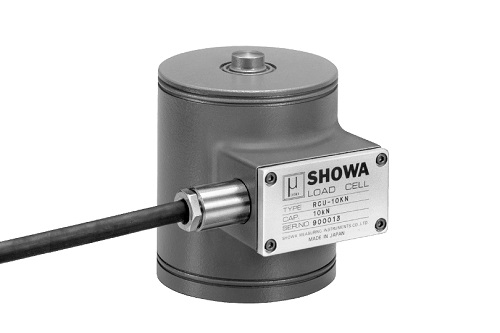

特長・用途高信頼・汎用タイプ豊富な納入実績・ローコスト球面座装着（脱落キャップ付）広範囲な定格容量（10 kN～5 MN）精度クラス：0.15 %型式・外観寸法
特長・用途高容量で小型軽量プレス機械等の管理用ローコスト型式・外観寸法型式名と定格容量・寸法（単位：mm）・固有振動数・質量型式名定格容量ABCDEFG固有振動
特長・用途高精度・高安定性・不活性ガス封入耐環境性が優れた 完全密閉構造圧縮型高容量に対応（10 kN～200 kN）主な用途：計量機・産業機械…精度クラス：0

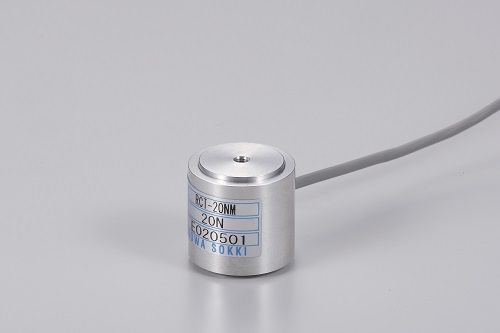

特長・用途微小荷重・広範囲な定格容量に対応（1 N～20 N）検出には350 Ωの専用ひずみゲージを使用し 0.025 %ROの優れた直線性及び温度特性許容過負

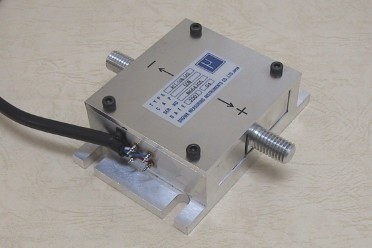

特長・用途微小な定格容量0.2 N～2 Nに対応検出には350 Ωの専用ひずみゲージを使用し 0.035 %ROの優れた直線性及び温度特性許容過負荷：200 %
特長・用途高精度・高出力・ローコスト小型・軽量・取付容易引張・圧縮両方向の検査データ添付用途：工業用ハカリ・試験機・産業機器…精度クラス：0.05 %型式・外観
特長・用途高精度・汎用不活性ガス封入、 完全密閉構造耐環境性が優れた金属ベローズ装着低容量に対応（10 N～2 kN）引張・圧縮両方向の検査データ添付精度クラス
特長・用途高精度・不活性ガス封入大気圧の影響を受けないメカ内蔵リモートセンシング対応（６芯シールドケーブル）基準器用ロードセルとして利用可能精度クラス：0.02
特長・用途温度範囲150℃まで計測が可能広範囲な定格容量に対応（50N～500 N）小型・軽量狭いスペースに設置可能精度クラス：0.1 %型式・外観寸法形式名定
特長・用途広範囲な定格容量に対応（10 N～500 N）小型・軽量狭いスペースに設置可能精度クラス：0.1 %型式・外観寸法型式名と定格容量・寸法（単位：mm）
特長・用途広範囲な定格容量に対応（10 N～5 KN）高精度・小型・引張圧縮両用耐偏芯特性が優れている（最大離脱：25 mm）引張圧縮における出力差 0.1 %
特長・用途高容量・汎用タイプ小型・軽量のため取扱いが容易建設機械・農業機械等の牽引力測定に最適精度クラス：0.2 %型式・外観寸法型式名と定格容量・寸法（単位：

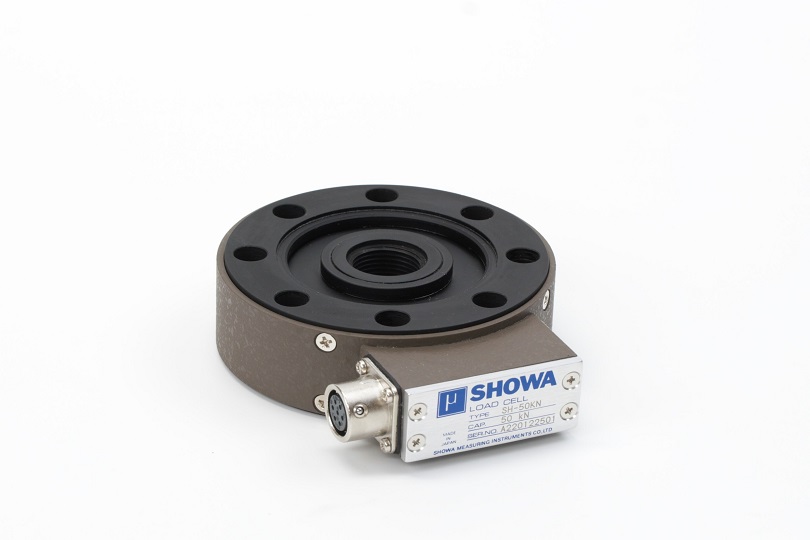

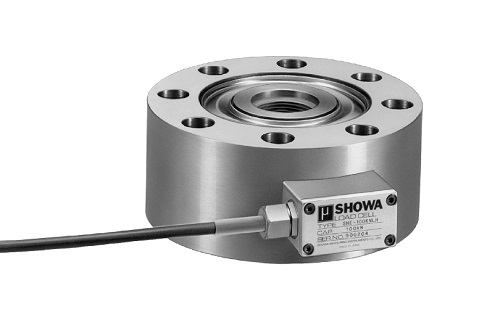

特長・用途高精度な引張・圧縮タイプ不活性ガス封入、完全密閉溶接構造耐偏芯・耐疲労特性に優れている疲労試験機、産業機械に広く利用されている精度クラス：0.03 %

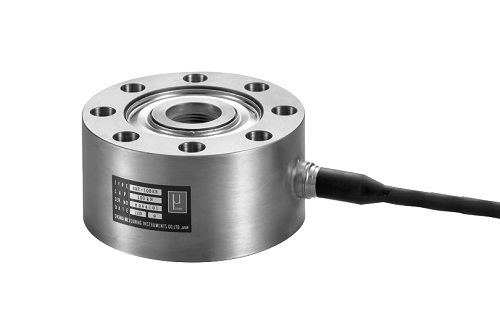

特長・用途高温・低温対応（-40～150 ℃）オールステンレス製取付の自由度が高く使い易い耐偏芯特性と耐疲労特性に優れている型式・外観寸法型式名と定格容量・寸法
特長・用途完全防水対応（JIS C 0920 7等級／防浸型）オールステンレス製取付の自由度が高く使い易い耐偏芯特性と耐疲労特性に優れている型式・外観寸法型式名

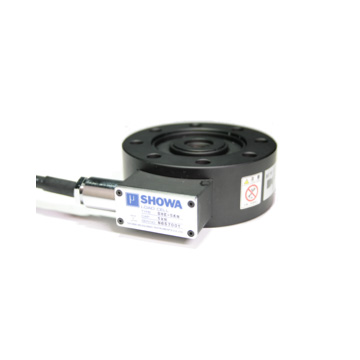

型式・外観寸法型式名と定格容量・寸法（単位：mm）・固有振動数・質量型式名定格容量ABCDE(H7)FGH7JKLMN固有振動数質量SHE-5KN5 kN401
型式・外観寸法型式名と定格容量・寸法（単位：mm）・固有振動数・質量型式名定格容量ABCDEFG (H7)H/JKLMNPQ固有振動数質量SH-1KN1 kN2

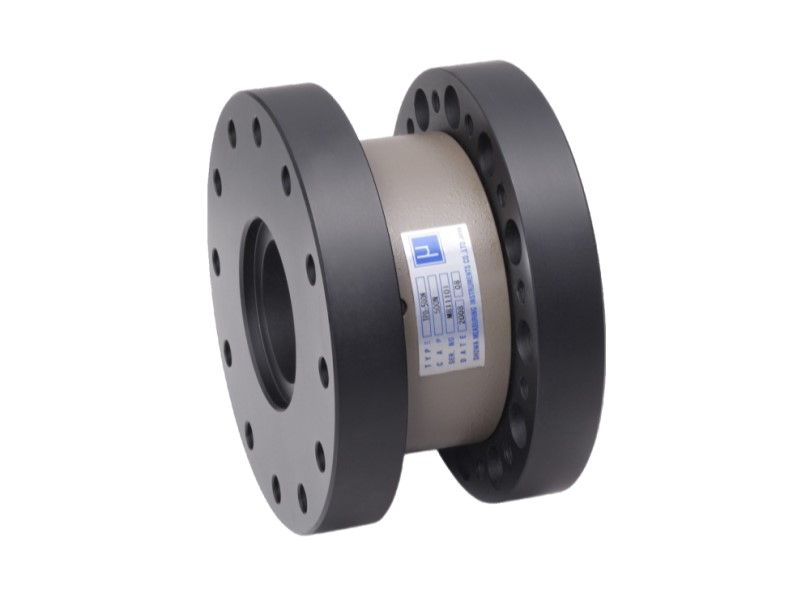

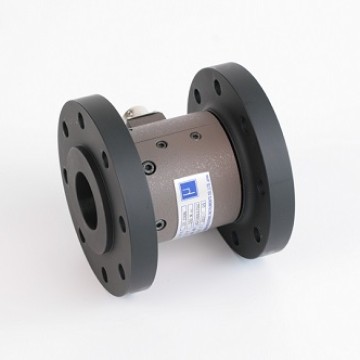

トルク計
トルクとは「力のモーメント」と一般的に云われており単位を[N•m]で表します。
自動車・鉄道・電気・産業機械等では動力特性試験、機械部品の信頼性・安全性に係わる締結力管理、ステアーリング操作性評価等の品質管理に幅広くトルク変換器を使った計測が行われています。
トルク変換器には主に回転式と非回転式の２種類に大別されその検出構造も種々ありますが、当社製品はいずれのタイプもひずみゲージ式トルク検出方法を用いており、機械的捩り角が非常に小さく応答性の高い動的トルクの検出が可能という特長を持っています。
また、トルクの物理量単位は [N•m]で表されることからトルク計測に力検出器を用いることが可能なことから、機械装置の構造上トルク変換器が設置できない際にロードセルを利用したトルク検出も広く応用されてます。

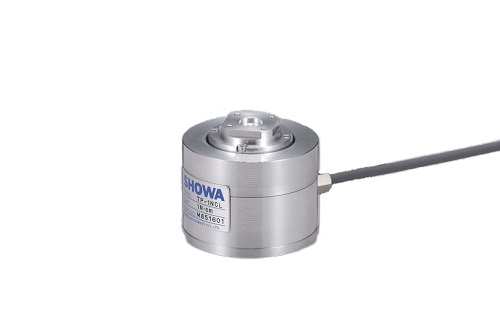

特長・用途薄型構造なので設置場所を選ばない定格負荷時のねじれ角が小さいためラジアル方向の影響も受けにくい型式・外観寸法形式名と定格・寸法（単位：mm）・質量形式

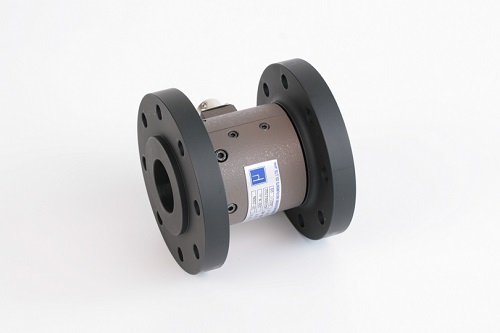

特長・用途静的から動的トルクの測定が可能機械的捩り角が小さく（約 0.1゜、約 0.2゜／5 kN•m以上）・高精度広範囲な定格容量（50 N•m～20 kN•

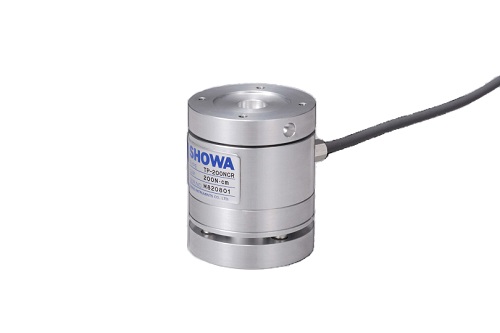

特長・用途低容量(50～1000 N•cm)を精度良く検出可能捩り角の少ない高剛性、高レスポンス計測に最適オールアルミ構造で小形・軽量型式・外観寸法形式名と定格
特長・用途超微小トルク(1～100 N•cm)を精度良く検出可能オールアルミ構造で小形・軽量（約200 g）用途：材料試験機・検査機器等型式・外観寸法型式名と定

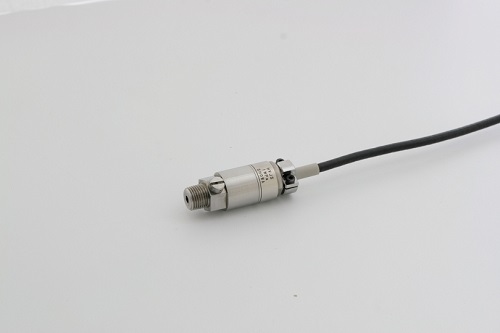

圧力計

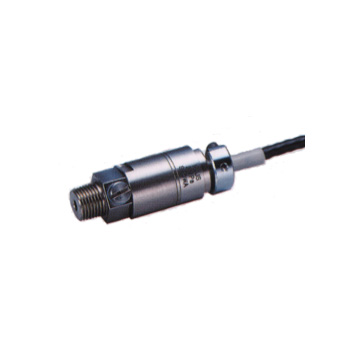

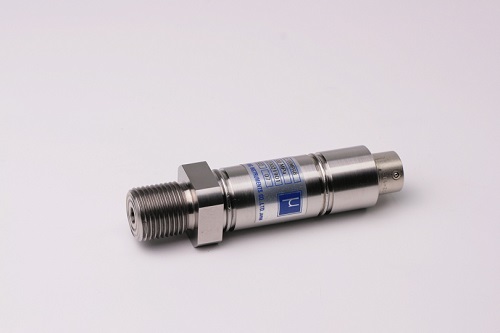

ひずみゲージ式圧力変換器は、水・油・気体等の圧力を電気量に変換するセンサーとしてロードセルと同様に広く圧力の計測・制御手段として利用されています。
圧力検出部は受感部として主にダイヤフラム弾性体を利用しており、圧力導入管方式と直接受感するフラッシュダイヤフラムに大別することが出来ます。ひずみゲージ式は他の検出方法の圧力センサーに比べ、高精度・高安定性・高応答性に優れておりその特性を生かして油圧式試験機では高精度な力の検出手段として広く利用されています。
その他、高温用 (max.150 ℃)・耐振用等の特殊な用途にも対応可能なことが大きな特長といえます。また、圧力測定のアプリケーションとして、圧力は単位面積あたりの力で定義されることから「力」の同意語として扱う場合があります。例えば、加圧ローラ等のゴム系弾性体における接触圧分布をを測定する場合は、微小な面積に対する力を検出することで圧力の分布を確認することも可能です。

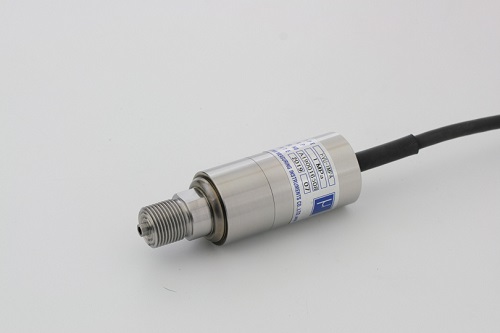

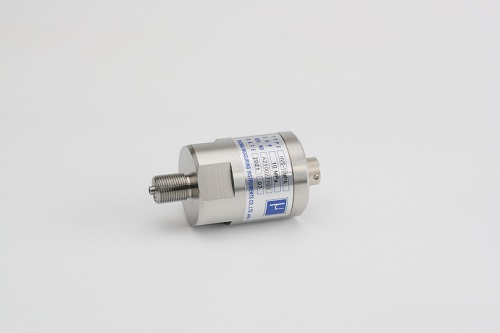

特長・用途高圧測定用小型・軽量（260 g）圧力導入型、気密構造オールステンレス製精度クラス：0.3 %R.O.型式・外観寸法形式名と定格容量・固有振動数・質量

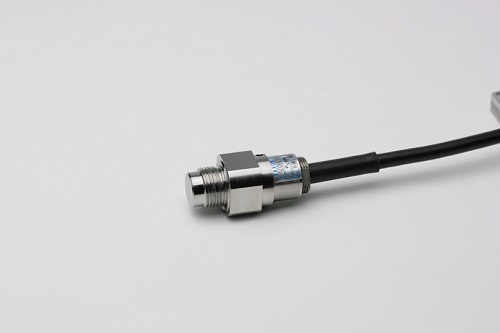

特長・用途小型・軽量（40 g／ケーブルを除く）耐振構造（300 m/s2）高温対応（150 ℃）受圧部にステンレスを使用し耐食性に優れている精度クラス：0.5
特長・用途小型・軽量（40 g／ケーブルを除く）高温対応（150 ℃）受圧部にステンレスを使用し耐食性に優れている精度クラス：0.5 %R.O.型式・外観寸法形
特長・用途汎用型・高安定タイプ圧力導入型、気密構造オールステンレス製精度クラス：0.3 %R.O.（一部定格を除く）直出しケーブル標準、NDIS 又は防水コネク
特長・用途汎用型・フラッシュダイヤフラムタイプ高応答・衝撃圧力測定に最適粘性の高い圧力媒体にも対応オールステンレス製精度クラス：0.3 %R.O.（一部定格を除
特長・用途高精度・高安定タイプ圧力導入型、気密構造オールステンレス製精度クラス：0.15 %R.O.（一部定格を除く）試験機等の高精度油圧検出に最適型式・外観寸
変位計

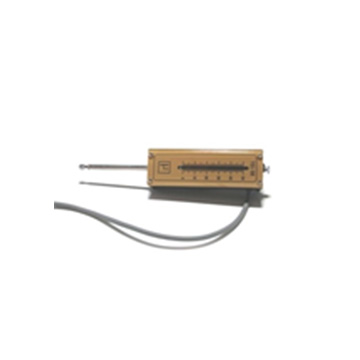

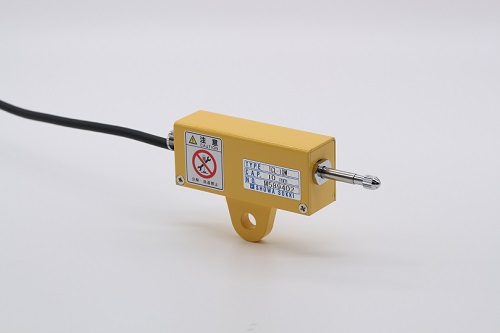

当社TCL型変位変換器はひずみゲージを利用したカンチレバー式と摺動抵抗線式の２種類に大別され、いずれもデータロガーや動ひずみ測定器を介して変位を電気量に変換して出力します。
この変位変換器は棒状およびダイヤルゲージ形状のため非常に扱い易く、自動車・建築・土木などの実験研究で多点変位計測で威力を発揮しています。
現在、変位センサーはレーザ・渦電流・差動トランス他数多くの方式がありますが、当社ひずみゲージ式変位変換器は開発から既に40年近い年月を経過しておりますが、その開発のねらいがひずみゲージによる応力測定と同時に多点変位計測のセンサーを安価に提供することを目標としておりました。
今日もなお同じ構造を採用している他メーカを含め多点変位計測では国内で最も利用されている変位センサーといえます。
特長・用途小型・軽量・ローコストカンチレバー式のため経時的変化が少ない精度クラス：0.5 %R.O.型式・外観寸法形式名と定格変位・寸法（単位：mm）・測定反力

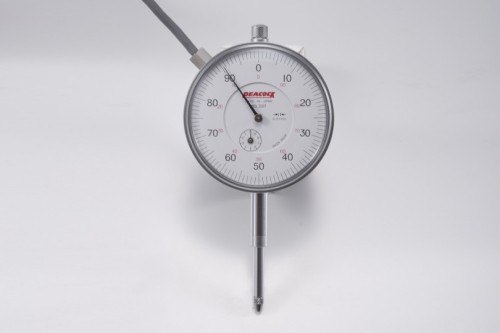

特長・用途取扱いが容易なダイヤルゲージ式(1/100 mm)カンチレバー式のため経時的変化が少ない補償回路挿入のため温度特性に優れているダイヤルゲージ目盛を用い

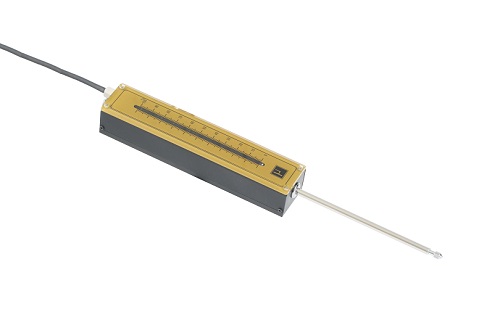

特長・用途摺動抵抗線式目盛盤付き安定した測定が可能Bタイプは高感度型作動方向にケーブルが出ており設置が容易型式・外観寸法形式名と定格変位・寸法（単位：mm）・測
特長・用途摺動抵抗線式目盛盤付き安定した測定が可能作動方向にケーブルが出ており設置が容易型式・外観寸法形式名と定格変位・寸法（単位：mm）・測定反力・質量形式名
加速度計

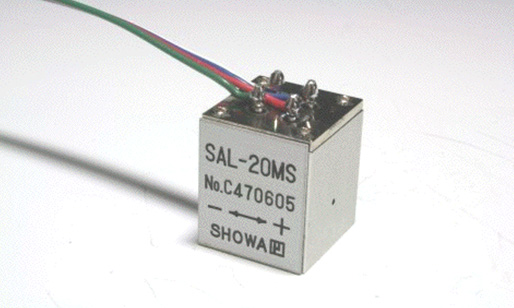

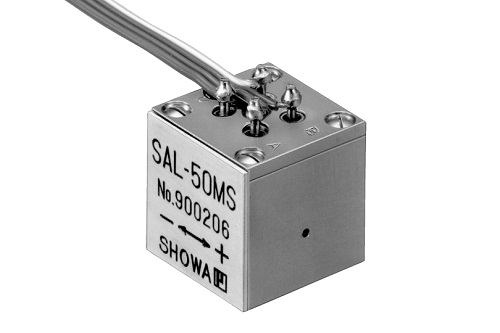

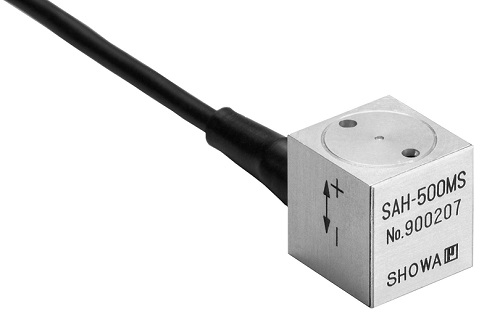

ひずみゲージ式加速度変換器は、コイル形・圧電形タイプと異なり静的加速度から動的加速度まで広い範囲で利用することが可能です。特に自動車分野の衝撃試験における計測では “JIS D 1050″（ISO 6487 に準拠）にも明記の通り「周波数クラス」による計測を推奨し、それぞれの「周波数クラス」の下限は静的加速度（＜0.1Hz）の領域を含めております。
ひずみゲージ式加速度計による振動・衝撃の計測及び解析は主に力学的なエネルギーを対象にしており、一般の地震や機械振動計測とは少し目的が異なっているようです。いずれにしても、加速度測定には計測の目的に合ったセンサーを選定し計測することが重要です。
また、衝撃計測分野では、加速度と力の関係が「力＝質量×加速度」で表せることからロードセルによる力検出を含めた計測を行うことが一般的です。

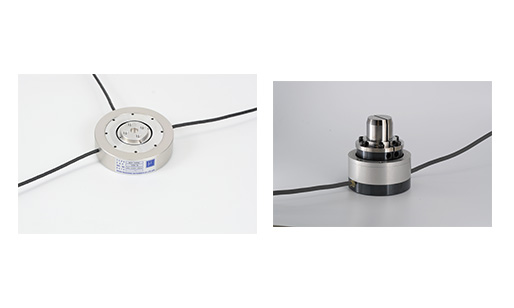

特殊

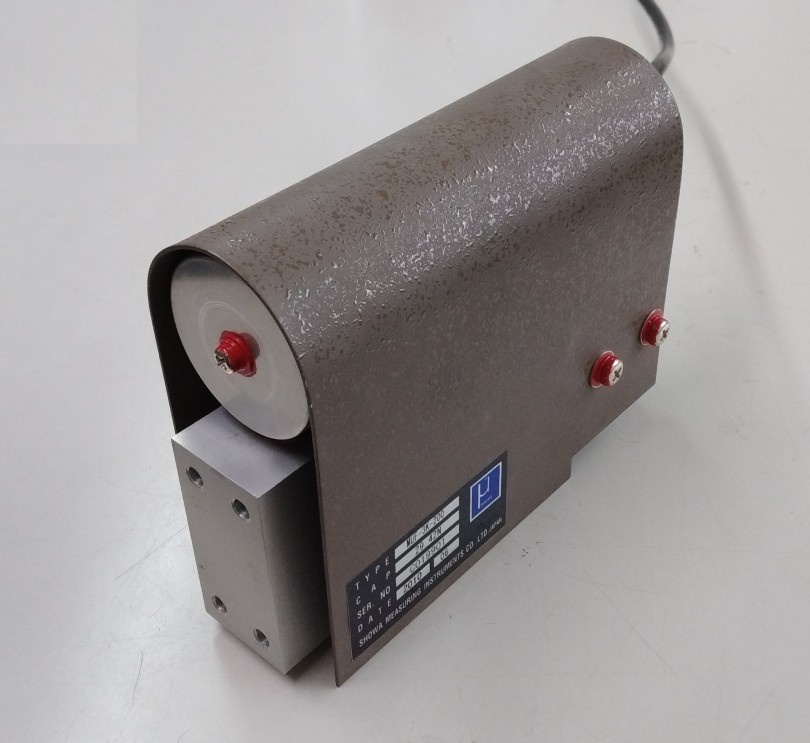

ひずみゲージ式変換器はロードセル・トルク・変位・加速度等の力学的物理量をその用途・目的に応じて、単一的、或いは複合的にセンサー化したものを当社では特殊変換器と呼び、下記のような製品が製作可能です。
但し、これらの特殊変換器は全てお客様のご要望から生まれた製品の一部であり、数多くの特注品や応用例をアプリケーションでキーワードとして掲げておりますのでご参考にして下さい。
また、６分力ロードセルは「力」の要素である Fx,Fy,Fz,Mx,My,Mzの大きさを同時に検出することができるセンサーで、２足歩行ロボットとして一躍話題になりました本田技研工業殿の”P3″～”ASIMO”には足首に６分力ロードセルが装着されており、“人間は如何にして歩いているのか”（本田技研ホームページより）を考えたとき、人間の平衡感覚をつかさどる「三半規管」に相当するセンシング技術として６分力ロードセルを効果的に利用された一つの事例です。この６分力ロードセルはひずみゲージ式変換器の中で特殊なカテゴリーとして位置づけており詳細は計測応用例をご参照下さい。
特長・用途高精度・ローコスト・コンパクトなサイズ全高が低く、ステージ等へ取付が容易引張圧縮両用、広範囲な定格容量（20 N～1 kN ）精度クラス：0.05 %

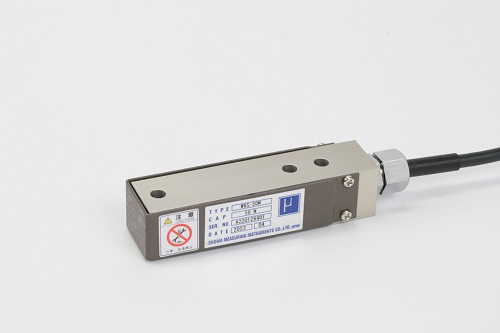

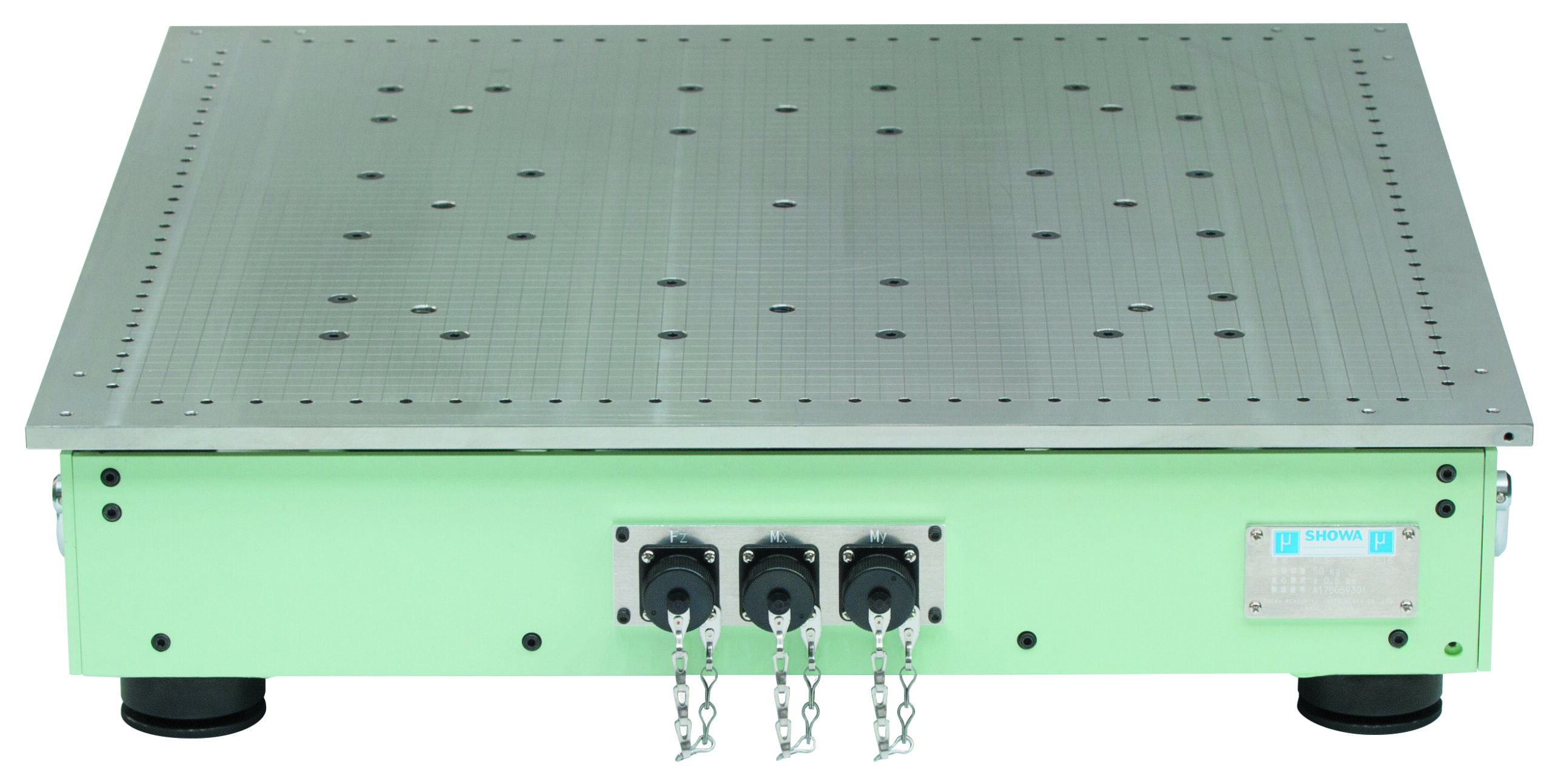

特長・用途計量ユニットとして下面部に基台を取付けるだけで計量載台を製作可能高精度WBU形ロードセルにより高安定・耐環境性に優れた0.02 %の精度を確保計量機構

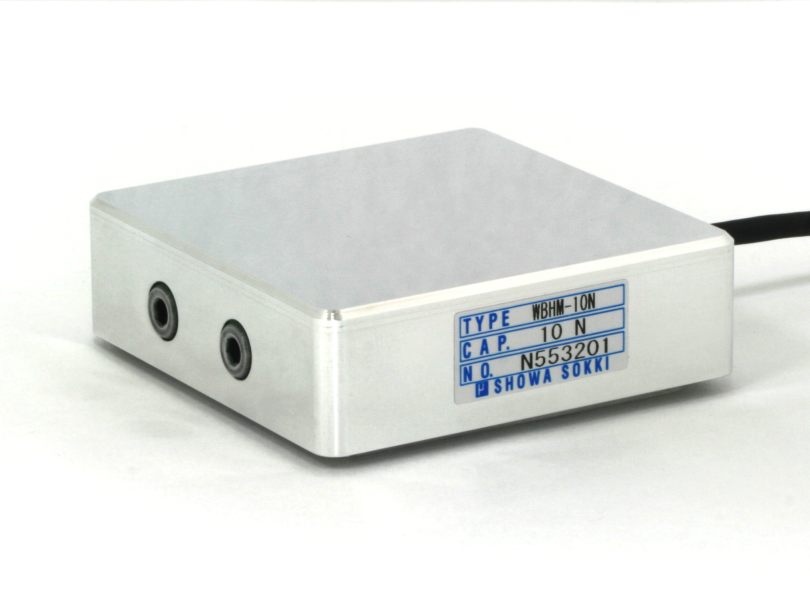

特長・用途独自構造採用により高精度を実現高さ20mmの薄型設計型式・外観寸法型式名・定格容量・質量（単位：mm）型式名定格容量質量WBHM-10N10 N100
特長・用途焦点型6分力ロードセルの構造を採用した重心位置測定装置を実現焦点型の利点により検出部のセンターを正確に位置出しできることで、より正確な重心位置を計測す

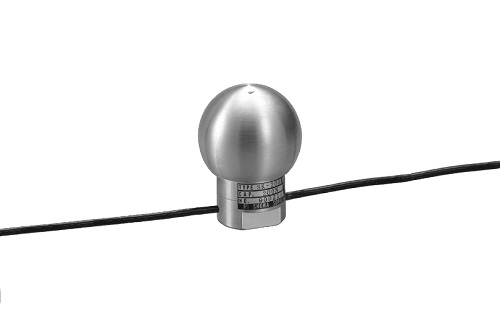

特長・用途シフトノブ作動力検出用２分力計全高が低く、操作フィーリングに影響を与えません分力相互間の干渉が少ない（１％以内）優れた直線性３分力も製作可能型式・外観

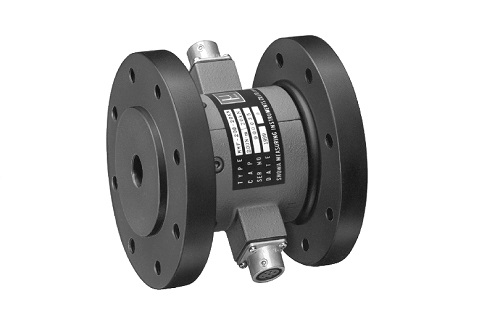

特長・用途※全て受注生産品です。シンプルな構造のトルク・軸力変換器取付容易なフランジ付で材料試験機に最適相互干渉：3 %以内（データ付）高容量対応（2 kN•m

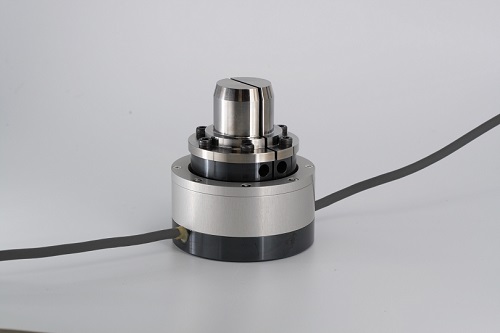

特長・用途オイルシール・Ｏリング等の緊迫力を測定測定子が交換式となっており、各寸法に対応可能カスタマイズにて大径寸法用、又は高低容量の緊迫力測定にも対応可能型式

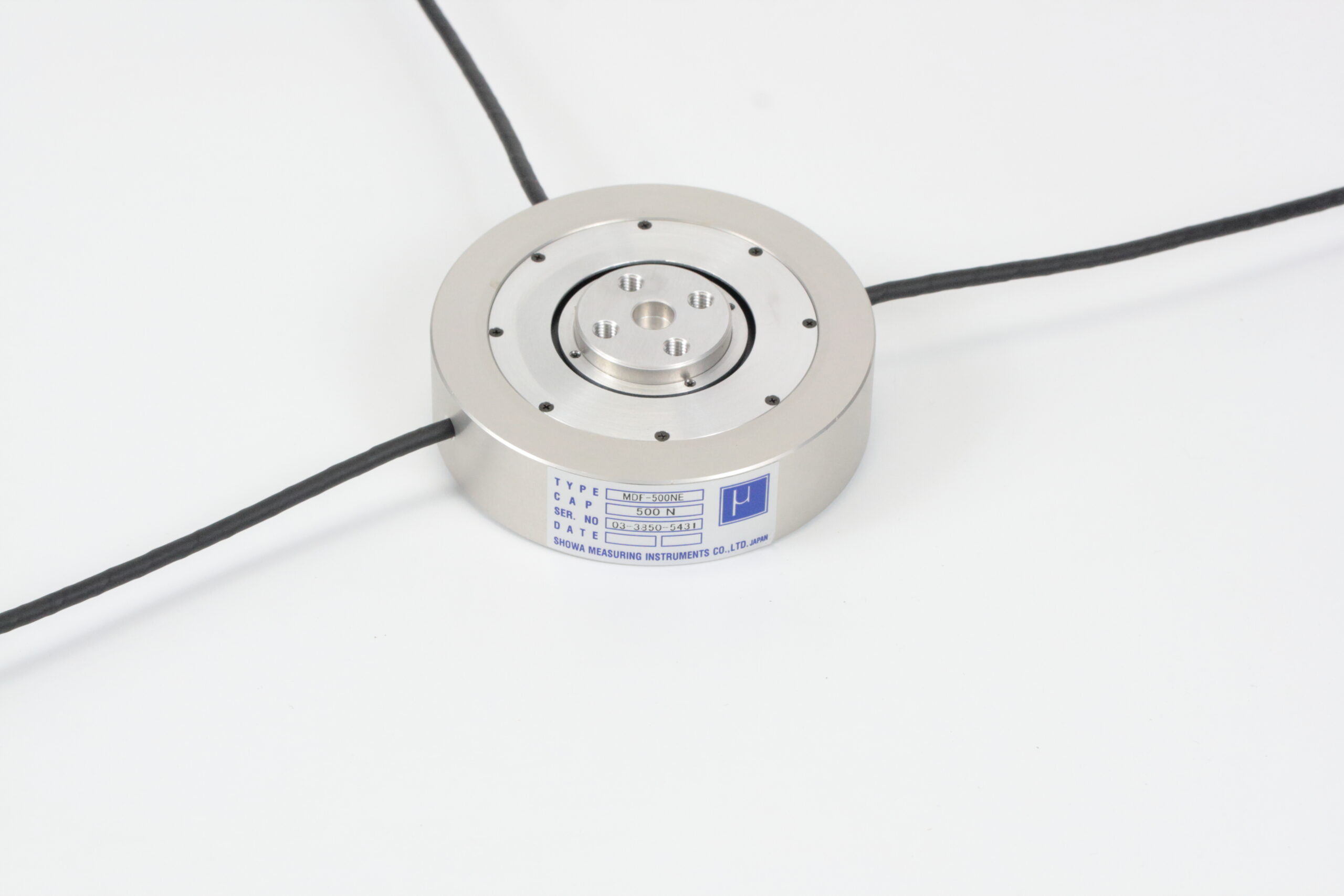

特長・用途小型軽量・単一焦点形６分力ロードセル変位量が少なく優れた動特性分力相互間の干渉が少ない風洞実験装置運転席シュミレーションタイヤ試験装置バネ評価試験装置
アンプ・指示計
デジタルトランスジューサー指示計は、ひずみゲージ式センサー（荷重変換器・圧力変換器・トルク変換器…等）からの微小電圧を増幅・A/D変換・CPU演算処理したのち物理量をデジタル表示する専用のデジタル指示計です。
このデジタル指示計はロードセルをはじめ各種ひずみゲージ式センサーに対応しており、試験計測、生産管理計測、及び重量計測等に幅広く利用されるため、機種選定には用途に応じた計測精度・必要な機能・コスト等を基準にすることを推奨します。
また、WEB詳細だけでは確認いただけない機能/説明もありますので必要に応じて取扱説明書ダウンロードしてご確認をお願いします。

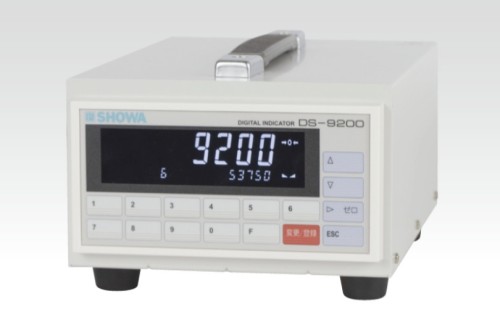

特長・用途・最大6桁表示、高分解能でJCSS校正（JIS B 7728）に最適・力変換器の下限5%よりJCSS0.5級取得対応（設定条件有り）・測定データをパソ

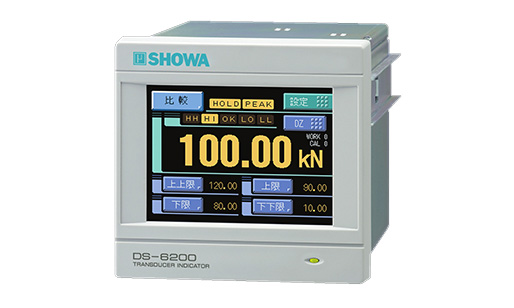

特長・用途・高分解能型指示計・0.5mS（秒2000回）高速サンプリング処理・カラー液晶による入力信号のリアルタイムグラフ表示型式・外観寸法仕様・規格

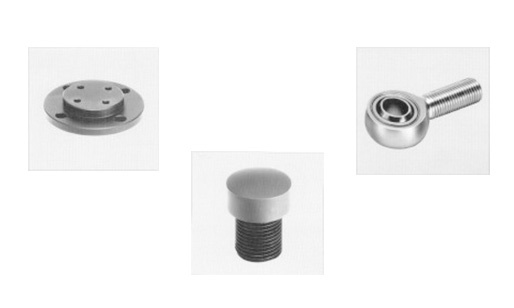

アクセサリ
荷重変換器用のアクセサリ一覧を掲載しています。写真をクリックすると外観・寸法一覧表へ移動可能です。 また、ご使用の用途に合わせた特注品も製作できます。
荷重変換器用アクセサリセレクションチャートロードセル定格容量取付台座自由金具荷重受座ロードボタンリングフック回転アタッチメントロッドエンド回転アタッチメント使用
ロードセルの両端に装着し引張り負荷時にロードセルに曲げが加わらないようにします。適用機種：SHU型、SHE型、DBU型、RCT型、RTD型、RTU型、RTE型、
引張荷重測定時にねじり負荷が入らないようにする治具で牽引力測定で主に利用されてます。適用機種：SH型、SHE型、SHU型、RCT型、RTD型、RTU型、RTE型
牽引力等の測定に用いる引張用治具でJIS規格シャックルと合わせて利用することもできます。適用機種：RCT型、MRDT型、RTU型外観寸法単位：mm型式名ΦAΦB
ロードセル用ロードボタンとしてご利用いただけます。適用機種：SHU型、SHE型、DBU型、BUX型、RCT-E型外観寸法単位：mm型式名ABCΦDEFSTBA-
荷重受座は圧縮用ロードセルのロードボタンによる点荷重を分散させる治具としてご利用いただけます。適用機種：SH型、SHE型、SHU型、BUX型、DBU型、RCU型
自由金具は膨張逃げ金具と呼ばれ、外的温度の影響によりロードセルに横方向（水平方向）の力が発生することを抑え計測精度を安定させる一つの手法で、主に圧縮用ロードセル
取付台座は圧縮用ロードセルのベースとしてご利用いただけます。適用機種：SHU型、DBU型、RCU型、RCE型、RCD型、RCB型外観寸法単位：mm型式名ΦAΦB
