特長・用途
- 硬さ試験機の検証用に最適（1 N～30 kN）
- JCSS校正対応
- 小型・軽量構造

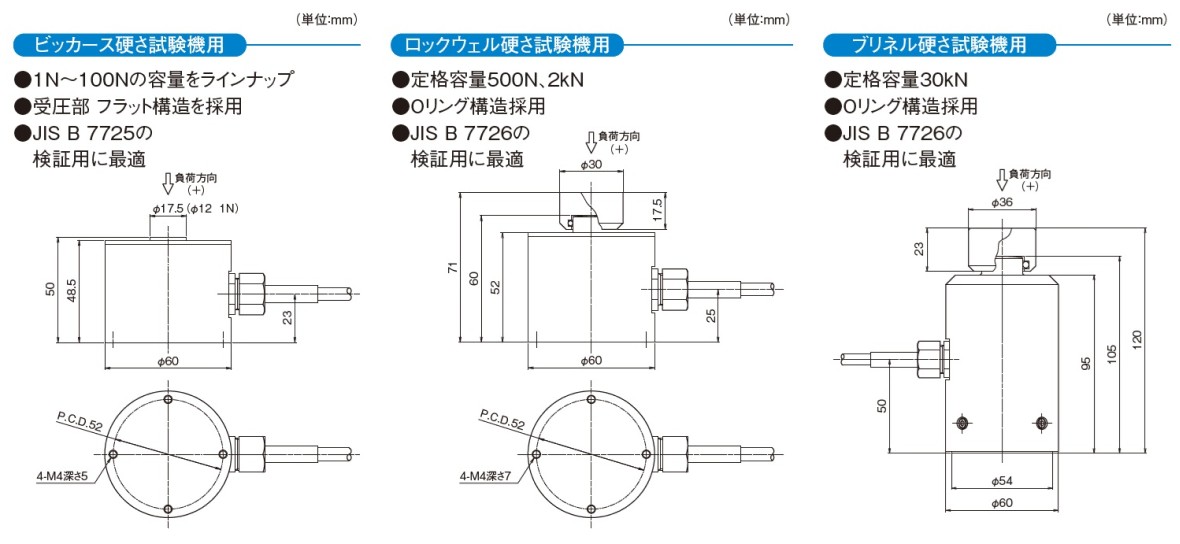

型式・外観寸法
型式名と定格容量・質量
| 型式名 | 定格容量 | 質量 | 対応硬さ試験機 |
|---|---|---|---|
| CHM-1N | 1 N | 580 g | ビッカース硬さ試験機 |
| CHM-10N | 10 N | 550 g | ビッカース硬さ試験機 |
| CHM-20N | 20 N | 550 g | ビッカース硬さ試験機 |
| CHM-50N | 50 N | 550 g | ビッカース硬さ試験機 |
| CHM-100N | 100 N | 560 g | ビッカース硬さ試験機 |
| CHM-500N | 500 N | 710 g | ロックウェル硬さ試験機 |
| CHM-2KN | 2 kN | 890 g | ロックウェル硬さ試験機 |
| CHM-30KN | 30kN | 1.7kg | ブリネル硬さ試験機 |
| 型式名 | 定格容量 | 外径 | 高さ | 質量 | 対応硬さ試験機 | 掲載ページ |
|---|---|---|---|---|---|---|
| RCF-50KN | 50 kN | φ 60 | 125 mm | 2.4 kg | ブリネル硬さ試験機 | RCF型 力計荷重変換器 |
| SHU-30KNA | 30 kN | φ 125 | 132 mm ※1 | 6.8 kg | ブリネル硬さ試験機 | SHU-A型 ロードセル |
※1 ロードボタン ACC-1807取り付け時
※全て受注生産品です。
仕様・規格
| 許容過負荷 | 150 %R.C. |
|---|---|
| 定格出力 | 1.5 mV/V±1% |
| 直線性 | 0.05 %R.O. |
| ヒステリシス | 0.05 %R.O. |
| 繰り返し性 | 0.03 %R.O. |
| 推奨印加電圧 | 10 V 以内 |
| 許容印加電圧 | 15 V |
| 入力抵抗 | 350 Ω |
| 出力抵抗 | 350 Ω |
| 温度補償範囲 | -10～60 ℃ |
| 許容温度範囲 | -30～80 ℃ |
| 零点の温度影響 | 0.01 %R.O./℃ |
| 出力の温度影響 | 0.01 %/℃ |
| ケーブル | Φ6 mm-4芯シールドケーブル3 ｍ、先端コネクタ付 |
| コネクタ | PRC03-12A10-7M |
