特長・用途
- 微小な定格容量0.2 N～2 Nに対応
- 検出には350 Ωの専用ひずみゲージを使用し 0.035 %ROの優れた直線性及び温度特性
- 許容過負荷：200 %RO、耐横荷重：30 %ROの耐荷重特性
- 負荷離脱特性を最大2.5 cmまで保証
- オプションにて計量載台を装着することで計量ユニットとして利用可能

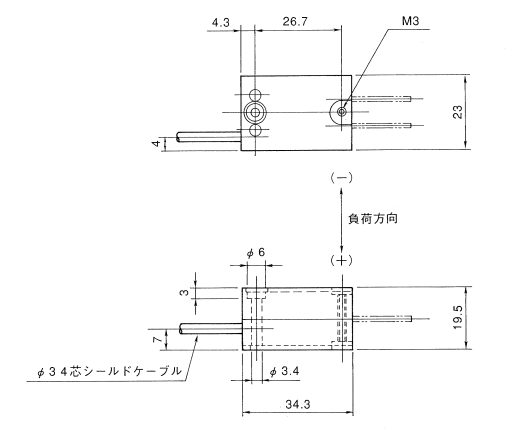

型式・外観寸法
型式名と定格容量・寸法（単位：mm）・固有振動数・質量
| 型式名 | 定格容量 | 変 位 | 固有振動数 | 質 量 |
|---|---|---|---|---|
| WBJ-02N | 200 mN | 0.2 mm | 91 Hz | 19 g |
| WBJ-03N | 300 mN | 0.2 mm | 112 Hz | 19 g |
| WBJ-05N | 500 mN | 0.2 mm | 138 Hz | 19 g |
| WBJ-1N | 1 N | 0.1 mm | 263 Hz | 19 g |
| WBJ-2N | 2 N | 0.1 mm | 353 Hz | 19 g |
※質量はケーブルを含みません。
仕様・規格
| 許容過負荷 | 200 %R.C. |
|---|---|
| ストッパ耐過負荷 | 500 %R.C. |
| 耐横荷重 | 30 %R.C. |
| 定格出力 | 1.0 mV/V±10 % |
| 直線性 | 0.035 %R.O. |
| ヒステリシス | 0.040 %R.O. |
| 負荷離脱特性 | 0.2 %/cm |
| 推奨印加電圧 | 7 V 以内 |
| 許容印加電圧 | 10 V |
| 入力抵抗 | 390 Ω |
| 出力抵抗 | 350 Ω |
| 温度補償範囲 | -10～45 ℃ |
| 許容温度範囲 | -10～60 ℃ |
| 零点の温度影響 | 0.008 %R.O./℃ |
| 出力の温度影響 | 0.005 %/℃ |
| ケーブル | Φ3 mm 4芯シールドケーブル3 m、先端むき出し |
