標準ひずみゲージの種類と基本パターン

標準ひずみゲージの種類と基本パターン

標準ひずみゲージの種類と基本パターン
～ひずみゲージ一覧表へ～
お問い合わせ
>> ひずみゲージの構造・仕様・形式へ
ゲージパターン
形式名
抵抗値（Ω）
ゲージ率（公称）
寸法（mm）
グリッド
ベース
長さ
幅
長さ
幅
N11-FA-03-120-(11)
120
1.9
0.3
1.8
3.5
2.5
N11-FA-1-120-(11)
120
2.0
1.0
1.5
4.0
2.5
N11-FA-1-120-(11)-P4
120
2.0
1.0
1.0
4.0
2.0
N11-FA-1-350-(11)
350
2.0
1.0
2.4
5.0
4.0
N11-FA-2-120-(11)
120
2.0
2.0
1.6
6.0
2.5
N11-FA-2-350-(11)
350
2.0
2.0
2.2
7.0
3.5
N11-FA-3-120-(11)
120
2.1
3.0
1.6
7.0
2.8
N11-FA-5-120-(11)
120
2.1
5.0
1.8
9.5
3.5
N11-FA-5-350-(11)
350
2.1
5.0
2.6
11.0
4.0
N11-FA-5-1000-(11)
1000
2.1
5.0
3.2
9.5
5.0
N11-FA-8-120-(11)
120
2.1
8.0
2.0
13.0
4.0
N11-FA-8-350-(11)
350
2.1
8.0
4.0
14.0
6.0
N11-FA-10-120-(11)
120
2.1
10.0
2.2
15.0
5.0
N11-FA-10-350-(11)
350
2.1
10.0
4.5
18.0
6.5
N11-FA-10-600-(11)
600
2.1
10.0
3.0
16.0
5.0
N11-FA-10-1000-(11)
1000
2.0
10.0
4.5
16.0
6.0
N11-FA-30-120-(11)
120
2.1
30.0
1.2
40.0
4.5
N11-MA-03-120-(11)
120
1.9
0.3
1.8
3.5
2.5
N11-MA-1-120-(11)
120
2.0
1.0
1.5
4.0
2.5
N11-MA-1-120-(11)-P4
120
2.0
1.0
1.0
4.0
2.0
N11-MA-1-350-(11)
350
2.0
1.0
2.4
5.0
4.0
N11-MA-2-120-(11)
120
2.0
2.0
1.6
6.0
2.5
N11-MA-2-350-(11)
350
2.0
2.0
2.2
7.0
3.5
N11-MA-3-120-(11)
120
2.1
3.0
1.6
7.0
2.8
N11-MA-5-120-(11)
120
2.1
5.0
1.8
9.5
3.5
N11-MA-5-350-(11)
350
2.1
5.0
2.6
11.0
4.0
N11-MA-5-1000-(11)
1000
2.1
5.0
3.2
9.5
5.0
N11-MA-8-120-(11)
120
2.1
8.0
2.0
13.0
4.0
N11-MA-8-350-(11)
350
2.1
8.0
4.0
14.0
6.0
N11-MA-10-120-(11)
120
2.1
10.0
2.2
15.0
5.0
N11-MA-10-350-(11)
350
2.1
10.0
4.5
18.0
6.5
N11-MA-10-600-(11)
600
2.1
10.0
3.0
16.0
5.0
N11-MA-10-1000-(11)
1000
2.0
10.0
4.5
16.0
6.0







N22-FA-1-120-(11)
120
2.0
1.0
1.5
Φ6.0
N22-FA-2-120-(11)
120
2.0
2.0
1.6
Φ8.0
N22-FA-5-120-(11)
120
2.1
5.0
1.8
Φ11.0
N22-FA-5-350-(11)
350
2.1
5.0
2.6
Φ15.0
N22-FA-8-120-(11)
120
2.1
8.0
2.0
Φ15.0
N22-FA-10-120-(11)
120
2.1
10.0
2.2
Φ18.0
N22-MA-1-120-(11)
120
2.0
1.0
1.5
Φ6.0
N22-MA-2-120-(11)
120
2.0
2.0
1.6
Φ8.0
N22-MA-5-120-(11)
120
2.1
5.0
1.8
Φ11.0
N22-MA-5-350-(11)
350
2.1
5.0
2.6
Φ15.0
N32-FA-1-120-(11)
120
2.0
1.0
1.5
Φ6.0
N32-FA-2-120-(11)
120
2.0
2.0
1.6
Φ8.0
N32-FA-5-120-(11)
120
2.1
5.0
1.8
Φ11.0
N32-FA-5-350-(11)
350
2.1
5.0
2.6
Φ16.0
N32-FA-8-120-(11)
120
2.1
8.0
2.0
Φ16.0
N32-FA-10-120-(11)
120
2.1
10.0
2.2
Φ18.0
N32-MA-2-120-(11)
120
2.0
2.0
1.6
Φ8.0
N32-MA-5-120-(11)
120
2.1
5.0
1.8
Φ11.0
N32-MA-5-350-(11)
350
2.1
5.0
2.6
Φ16.0
N51-FA-1-120-(11)
120
2.0
1.0,
1.5
12.0
4.0
N51-FA-2-120-(11)
120
2.0
2.0
1.6
15.0
6.0
N51-MA-1-120-(11)
120
2.0
1.0
1.5
12.0
4.0
N51-MA-2-120-(11)
120
2.0
2.0
1.6
15.0
6.0
R11-FA-1-120-(11)
120
2.0
1.0
2.2
5.5
3.0
R11-FA-2-120-(11)
120
2.0
2.0
1.8
6.0
3.5
R11-MA-1-120-(11)
120
2.0
1.0
2.2
5.5
3.0
R11-MA-2-120-(11)
120
2.0
2.0
1.8
6.0
3.5
R51-FA-03-120-(11)-P4
120
2.0
0.3
1.2
6.0
5.0
R51-FA-1-120-(11)
120
2.0
1.0
0.5
11.0
4.0
R51-FA-2-120-(11)
120
2.0
2.0
0.8
15.0
4.5
R51-MA-03-120-(11)-P4
120
2.0
0.3
1.2
6.0
5.0
R51-MA-1-120-(11)
120
2.0
1.0
0.5
11.0
4.0
R51-MA-2-120-(11)
120
2.0
2.0
0.8
15.0
4.5
T24-FA-2-120-(11)
120
2.0
2.0
2.5
8.0
6.0
T24-FA-5-120-(11)
120
2.1
5.0
6.0
20.0
15.0
T24-FA-5-350-(11)
350
2.1
5.0
6.0
20.0
15.0
T24-MA-2-120-(11)
120
2.0
2.0
2.5
8.0
6.0
T24-MA-5-120-(11)
120
2.1
5.0
6.0
20.0
15.0
T24-MA-5-350-(11)
350
2.1
5.0
6.0
20.0
15.0
Z11-FA-1-120-(11)
120
2.0
1.0
3.9
5.0
2.5
Z11-FA-2-120-(11)
120
2.0
2.0
4.0
13.0
5.0
Z11-FA-5-120-(11)
120
2.0
5.0
2.6
15.0
10.0
Z11-FA-10-120-(11)
120
2.1
10.0
5.0
26.0
16.0
Z11-MA-1-120-(11)
120
2.0
1.0
3.9
5.0
2.5
Z11-MA-2-120-(11)
120
2.0
2.0
4.0
13.0
5.0
Z11-MA-5-120-(11)
120
2.0
5.0
2.6
15.0
10.0
Z11-MA-10-120-(11)
120
2.1
10.0
5.0
26.0
16.0
P11-FA-05-120-(11)
120
1.9
0.5
—
Φ1.0×3.0
P11-FA-2-120-(11)
120
2.1
2.0
—
Φ1.5×7.0
P11-FA-3-120-(11)
120
2.1
3.0
—
Φ2.0×10.0
P11-MA-3-120-(11)
120
2.1
3.0
—
Φ2.0×10.0

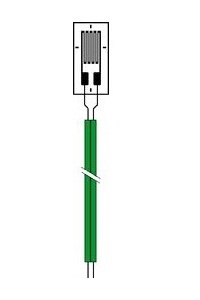

リード線付箔ひずみゲージ

常温用(FAタイプ)

>> ひずみゲージの構造・仕様・形式へ
ゲージパターン
形式名
抵抗値（Ω）
ゲージ率（公称）
寸法（mm）
リード線長（m）
グリッド
ベース
長さ
幅
長さ
幅
N11-FA-03-120-(11)-VSE03
120
1.9
0.3
1.8
3.5
2.5
0.3
N11-FA-03-120-(11)-VSE1
120
1.9
0.3
1.8
3.5
2.5
1.0
N11-FA-03-120-(11)-VSE3
120
1.9
0.3
1.8
4.0
2.0
3.0
N11-FA-03-120-(11)-VSE5
120
1.9
0.3
1.8
4.0
2.0
5.0
N11-FA-1-120-(11)-P4-VSE03
120
2.0
1.0
1.0
4.0
2.0
0.3
N11-FA-1-120-(11)-P4-VSE1
120
2.0
1.0
1.0
4.0
2.0
1.0
N11-FA-1-120-(11)-P4-VSE3
120
2.0
1.0
1.0
4.0
2.0
3.0
N11-FA-1-120-(11)-P4-VSE5
120
2.0
1.0
1.0
4.0
2.0
5.0
N11-FA-2-120-(11)-VSE03
120
2.0
2.0
1.6
6.0
2.5
0.3
N11-FA-2-120-(11)-VSE1
120
2.0
2.0
1.6
6.0
2.5
1.0
N11-FA-2-120-(11)-VSE3
120
2.0
2.0
1.6
6.0
2.5
3.0
N11-FA-2-120-(11)-VSE5
120
2.0
2.0
1.6
6.0
2.5
5.0
N11-FA-5-120-(11)-VSE03
120
2.1
5.0
1.8
9.5
3.5
0.3
N11-FA-5-120-(11)-VSE1
120
2.1
5.0
1.8
9.5
3.5
1.0
N11-FA-5-120-(11)-VSE3
120
2.1
5.0
1.8
9.5
3.5
3.0
N11-FA-5-120-(11)-VSE5
120
2.1
5.0
1.8
9.5
3.5
5.0

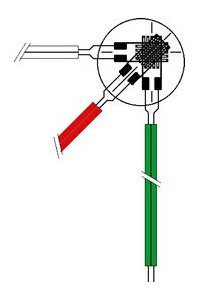

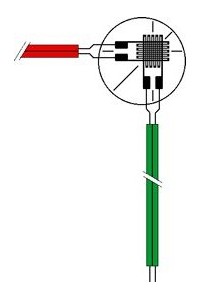

N22-FA-1-120-(11)-VS03
120
2.0
1.0
1.5
Φ6.0
0.3
N22-FA-1-120-(11)-VS1
120
2.0
1.0
1.5
Φ6.0
1.0
N22-FA-1-120-(11)-VS3
120
2.0
1.0
1.5
Φ6.0
3.0
N22-FA-1-120-(11)-VS5
120
2.0
1.0
1.5
Φ6.0
5.0
N22-FA-2-120-(11)-VS03
120
2.0
2.0
1.6
Φ8.0
0.3
N22-FA-2-120-(11)-VS1
120
2.0
2.0
1.6
Φ8.0
1.0
N22-FA-2-120-(11)-VS3
120
2.0
2.0
1.6
Φ8.0
3.0
N22-FA-2-120-(11)-VS5
120
2.0
2.0
1.6
Φ8.0
5.0
N22-FA-5-120-(11)-VS03
120
2.1
5.0
1.8
Φ11.0
0.3
N22-FA-5-120-(11)-VS1
120
2.1
5.0
1.8
Φ11.0
1.0
N22-FA-5-120-(11)-VS3
120
2.1
5.0
1.8
Φ11.0
3.0
N22-FA-5-120-(11)-VS5
120
2.1
5.0
1.8
Φ11.0
5.0
N32-FA-1-120-(11)-VS03
120
2.0
1.0
1.5
Φ6.0
0.3
N32-FA-1-120-(11)-VS1
120
2.0
1.0
1.5
Φ6.0
1.0
N32-FA-1-120-(11)-VS3
120
2.0
1.0
1.5
Φ6.0
3.0
N32-FA-1-120-(11)-VS5
120
2.0
1.0
1.5
Φ6.0
5.0
N32-FA-2-120-(11)-VS03
120
2.0
2.0
1.6
Φ8.0
0.3
N32-FA-2-120-(11)-VS1
120
2.0
2.0
1.6
Φ8.0
1.0
N32-FA-2-120-(11)-VS3
120
2.0
2.0
1.6
Φ8.0
3.0
N32-FA-2-120-(11)-VS5
120
2.0
2.0
1.6
Φ8.0
5.0
N32-FA-5-120-(11)-VS03
120
2.1
5.0
1.8
Φ11.0
0.3
N32-FA-5-120-(11)-VS1
120
2.1
5.0
1.8
Φ11.0
1.0
N32-FA-5-120-(11)-VS3
120
2.1
5.0
1.8
Φ11.0
3.0
N32-FA-5-120-(11)-VS3
120
2.1
5.0
1.8
Φ11.0
5.0

高温用(MAタイプ)

>> ひずみゲージの構造・仕様・形式へ
ゲージパターン
形式名
抵抗値（Ω）
ゲージ率（公称）
寸法（mm）
リード線長（m）
グリッド
ベース
長さ
幅
長さ
幅
N11-MA-03-120-(11)-FE3
120
1.9
0.3
1.8
3.5
2.5
3.0
N11-MA-1-120-(11)-P4-FE3
120
2.0
1.0
1.0
4.0
2.0
3.0
N11-MA-2-120-(11)-FE3
120
2.0
2.0
1.6
6.0
2.5
3.0
N11-MA-5-120-(11)-FE3
120
2.1
5.0
1.8
9.5
3.5
3.0

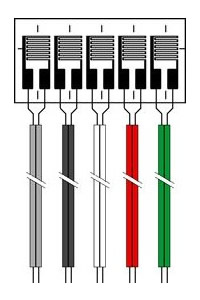

リード線付き5連ゲージ

>> ひずみゲージの構造・仕様・形式へ
ゲージパターン
形式名
抵抗値（Ω）
ゲージ率（公称）
寸法（mm）
リード線長（m）
グリッド
ベース
長さ
幅
長さ
幅
R51-FA-1-120-11-VM3(リード線5色)
120
2.0
1.0
0.5
11.0
4.0
3.0

樹脂被覆銅線付ゲージ

通常のリード線では太すぎて配線できない場所に最適です。

>> ひずみゲージの構造・仕様・形式へ
ゲージパターン
形式名
抵抗値（Ω）
ゲージ率（公称）
寸法（mm）
リード線長（m）
グリッド
ベース
長さ
幅
長さ
幅
N11-FA-1-120-11-P4-L05
120
2.0
1.0
1.0
4.0
2.0
0.5
N11-FA-2-120-11-L05
120
2.0
2.0
1.6
6.0
2.5
0.5
Z11-FA-1-120-11-L05
120
2.0
1.0
3.9
5.0
2.5
0.5
Z11-FA-1-120-11-L08
120
2.0
1.0
3.9
5.0
2.5
0.8
Z11-FA-1-120-11-L1
120
2.0
1.0
3.9
5.0
2.5
1.0
Y11-FA-2-120-11-L05
120
2.0
2.0
1.7
7.5
3.5
0.5
R51-FA-1-120-11-L03
120
2.0
1.0
0.5
11.0
4.0
0.3
N51-FA-1-120-11-L03
120
2.0
1.0
1.5
12.0
4.0
0.3

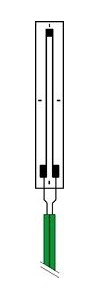

リード線付クラックゲージ

>> ひずみゲージの構造・仕様・形式へ
ゲージパターン
形式名
抵抗値（Ω）
ゲージ率（公称）
寸法（mm）
リード線長（m）
グリッド
ベース
長さ
幅
長さ
幅
X11-FA-5-120-VSE3
120
—
5.0
1.7
11.0
4.0
3.0
X11-FA-10-120-VS3
120
—
10.0
0.25
14.0
3.0
3.0
X11-FA-30-120-VSE3
120
—
30.0
0.7
35.0
4.0
3.0
X11-FA-30-120-VS3
120
—
30.0
0.7
35.0
4.0
3.0


取扱説明書

▶ 取扱説明書（PDF） 📄

図面ダウンロード

以下より、zipファイルをダウンロードしてください
図面データダウンロード（ZIP） ⬇
