取付台座は圧縮用ロードセルのベースとしてご利用いただけます。
適用機種：SHU型、DBU型、RCU型、RCE型、RCD型、RCB型
外観

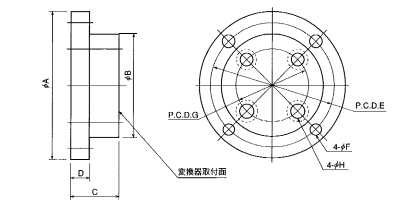

寸法
単位：mm
| 型式名 | ΦA | ΦB | C | D | E | F | G | H | 取付ボルト（付属品） |
|---|---|---|---|---|---|---|---|---|---|
| TCA-42 | 82 | 60 | 25 | 10 | 72 | 5.5 | 42 | 5.5 | M5×25L |
| TCA-60* | 120 | 90 | 30 | 10 | 105 | 6.5 | 60 | 6.5 | M6×30L |
| TCA-80 | 140 | 100 | 35 | 15 | 120 | 9 | 80 | 9 | M8×35L |
| TCA-90* | 160 | 120 | 40 | 15 | 140 | 9 | 90 | 9 | M8×40L |
| TCA-95* | 165 | 123 | 40 | 15 | 145 | 9 | 95 | 9 | M8×40L |
| TCA-120* | 200 | 160 | 45 | 15 | 180 | 9 | 120 | 9 | M8×50L |
| TCA-160* | 240 | 200 | 50 | 20 | 220 | 9 | 160 | 9 | M8×55L |
| TCB-40* | 110 | 88 | 30 | 10 | 100 | 5.5 | 40 | 4.5 | M4×30L, M12×30L |
| TCB-80* | 170 | 127 | 40 | 15 | 150 | 9 | 80 | 9 | M8×40L |
| TCB-90* | 205 | 166 | 45 | 15 | 185 | 9 | 90 | 9 | M8×50L |
