特長・用途
- シフトノブ作動力検出用２分力計
- 全高が低く、操作フィーリングに影響を与えません
- 分力相互間の干渉が少ない（１％以内）
- 優れた直線性
- ３分力も製作可能

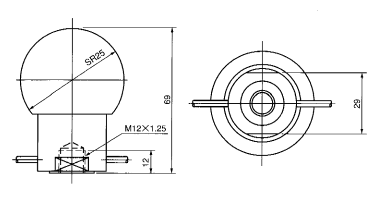

型式・外観寸法
形式名と分力系・質量（単位：mm）
| 形式名 | Fx | Fy | 質量 |
|---|---|---|---|
| SK-100N | 100 N | 100 N | 0.2k g |
| SK-200N | 200 N | 200 N | 0.2k g |
| SK-500N | 500 N | 500 N | 0.2k g |
※全て受注生産となります。
※質量はケーブルを含みません。
※１軸および３軸シフトノブ作動力センサーも製作可能 です。
※ご要望に応じシフト力積計*の製作も可能です。
*シフト力積計： シフトノブ作動力センサーからの力と操作時間を指定区間内（開始、終了レベル）で積算し力積値を求めます。この力積値はピーク荷重と共に操作フィーリング評価を定量的に把握することが可能です。
仕様・規格
| 許容過負荷 | 150 %R.C. |
|---|---|
| 定格出力 | 1 mV/V（公称値） |
| 直線性 | 0.1 %R.O. |
| ヒステリシス | 0.1 %R.O. |
| 繰り返し性 | 0.05 %R.O. |
| 推奨印加電圧 | 10 V 以内 |
| 許容印加電圧 | 15 V 以内 |
| 入力抵抗 | 410 Ω |
| 出力抵抗 | 350 Ω |
| 温度補償範囲 | -10～40 ℃ |
| 許容温度範囲 | -20～60 ℃ |
| 零点の温度影響 | 0.02 %R.O./℃ |
| 出力の温度影響 | 0.02 %/℃ |
| 相互干渉 | 1 %RO以内（各分力相互間） |
| ケーブル | Φ 3 mm-4芯シールド2 ｍ、先端むき出し |
| 負荷離脱特性 | 0.2 %以内/cm（最大離脱 2.5 cm以内） |
