製品の特徴
- 一般的振動監視システムだけでなく、環境の厳しい場所の計測や、本質安全防爆対応も可能など多用途にご使用いただけます。
- バイブロコンバータMODEL-2503は、多彩なセンサ・仕様に対応できるシステムです。
- 本質安全防爆検出器MODEL-2450EXを使った振動監視システムは、危険場所に設置した検出器、バリア（安全保持器）及びMODEL-2503により構成されます。
- 出力は、DC4-20mAの他、振動生波形AC±2Vの2系統ございますので、デジタルモニタでの観測だけでなく、各種PLCなどへ接続可能です。設備のIoT対応にも貢献します。
構成1
本質安全防爆システム
| バイブロコンバータ | MODEL-2503 |
| 防爆圧電型検出器 | MODEL-2450EX |
| バリア | NZB2-26R430 |
オプション
| 中継ボックス | MODEL-TBB |
| デジタルモニタ | MODEL-2590C |

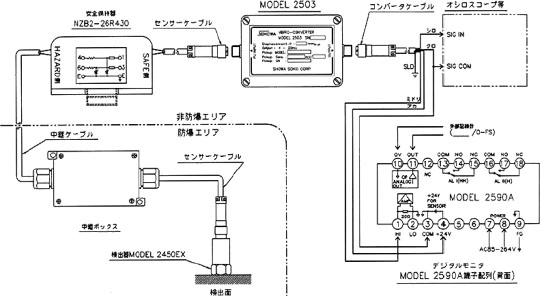

本質安全防爆検出器を使ったシステム構成図
防爆等級Exia II CT4に適合しています。
構成2
低域測定用システム
| バイブロコンバータ | MODEL-2503 |
| 低域加速度検出器 | MODEL-2400A |

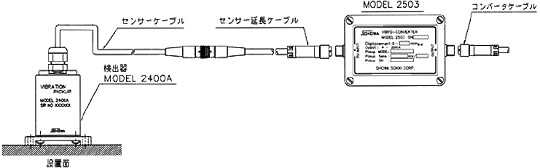

低域用振動検出器を使ったシステム構成図
低域用振動検出器MODEL-2400Aを使ったシステムは、低周波振動の測定と、常時監視を目的として構成されています。2Hzからの加速度、速度、変位の監視ができます。
仕様
| 本質安全防爆センサMODEL-2450EXを使ったシステム | |
|---|---|
| 使用検出器 | アンプ内蔵加速度検出器MODEL-2450EX 感度：約5mV/(m/s2)TYP. |
| 防爆等級 | Exia II CT4 |
| 測定モード及び測定範囲 | 型名コード表により選定 |
| 周波数特性 | 加速度モード：5Hz～8kHz 速度モード：10Hz～1kHz 変位モード：10Hz～500Hz |
| ローパスフィルタ | カットオフ周波数；標準1kHz(加速度モード専用） |
| AC 出力 | ±2V/フルスケール |
| DC出力 | 4 ～ 20mA/0 ～フルスケール 又はデジタルモニタに接続し0～フルスケール表示 |
| 電源 | コンバータ；DC18V～30V, 50mA max. モニタ；AC85V ～ 264V, 50/60Hz, 15VAmax. |
| 動作温度 | 検出器；80℃max., 変換器及び表示器-10℃～50℃ |
| 低域用検出器MODEL-2400Aを使ったシステム | |
| 使用検出器 | 低域加速度検出器MODEL-2400A; 100mV/(m/s2) |
| 測定モード及び測定範囲 | 型名コード表により選定（例：4～20mA/0～200µm） |
| 周波数特性 | 変位モード；2Hz～200Hz |
| AC 出力 | ±2V/フルスケール |
| DC出力 | 4 ～ 20mA/0 ～フルスケール 又はデジタルモニタに接続し0～フルスケール表示 |
