製品の特徴
- センサ、アンプ一体型で4～20mA出力する汎用型の低価格振動センサです。
- ローコストでシンプルな振動監視用センサで、回転機の制御、監視用に最適。
- 変位測定・速度測定・加速度測定の３タイプがあります。
- 出力が4-20mA DCのため、直接レコーダや指示計、シーケンス回路などに接続できます。
- センサ・アンプ一体型のため、別に振動計アンプは不要です。

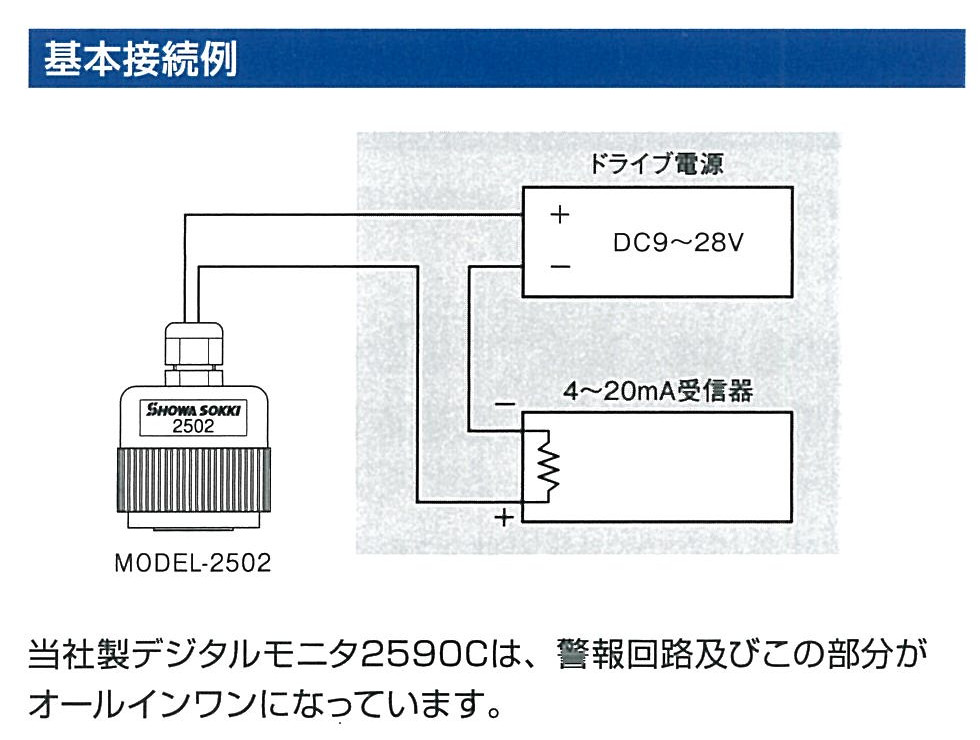

- 電源線・信号線を合わせて２線式であり、しかも接続の極性を問いません。
- 専用モニタやメータリレーなどに接続することにより、振動計または振視計として使用できます。
- 富士電機（株）のMVMタイプと互換性があります。
用途
モータ・ポンプ・ブロアなど、回転機械などへの組み込み用として。
自動検査システムの振動センサとして。
簡易タイプの専用振動計として。
工作機械・化学・製造プラントの設備診断に。
その他の振動測定および監視に。

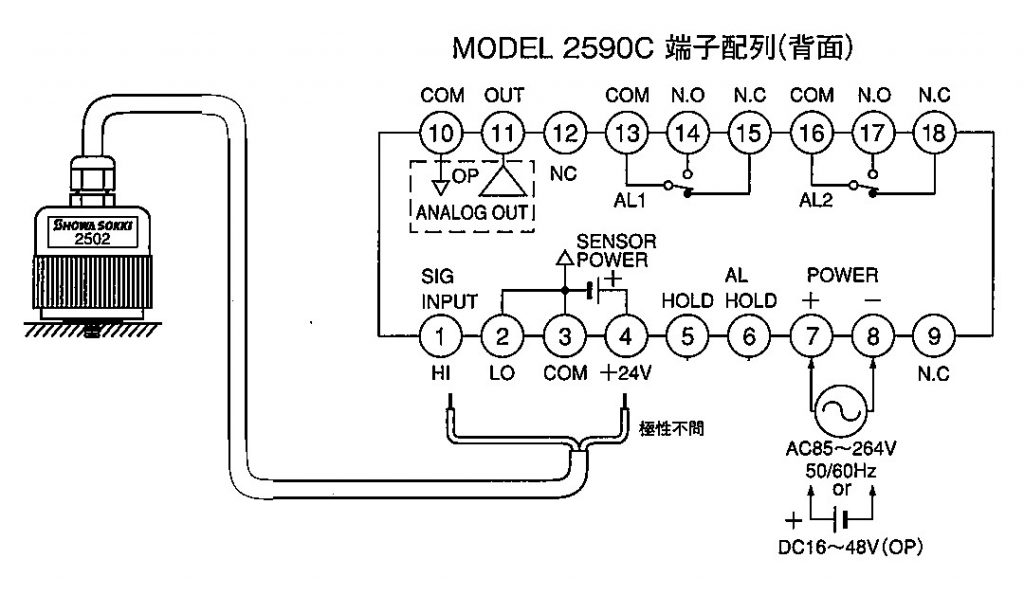

デジタルモニタとの組み合わせ構成図
振動値監視システム
| 番号 | 品名 | 型番 | 員数 | 備考 |
| 1 | バイブロコンバータ | MODEL-2502 | 1台 | 加速度型・速度型・変位型 よりお選び頂きます。 |
| 2 | デジタルモニタ(4-20mA出力付) | MODEL-2590C-A11 | 1台 | 2502シリーズの全てに 適合します |
オプション品
| 番号 | 品名 | 型番 | 員数 | 備考 |
| 3 | 延長ケーブル 7m | CA02743-7m | 1本 | 1m毎にご指定頂けます。 |
| 4 | 取付用マグネット | MG-6 | 1個 | 専用マグネットです。 |
仕様
| 型式 | 2502-03 | 2502-02 | 2502-01 |
| 測定モード | 変位 | 速度 | 加速度 |
| フルスケールレンジ(Fs) | 200μmP-P | 50mm/sRMS | 100m/s2(Peak) |
| 測定範囲 | フルスケールの1%～110% |
| 出力電流 | 4～20mA/0～フルスケール |
| 周波数範囲 | 変位10～500Hz、速度10～1000Hz、加速度5～1000Hz |
| 直線性 | フルスケールの1%以内 |
| 確度 | 80Hz, 1/2フルスケール、20℃の時5%以内 |
| 横方向感度 | 5%以内 |
| ドライブ電源 | 9～28V DC |
| ウォームアップ時間 | 約10秒 |
| 温度範囲 | -20～+80℃ |
| 保護構造 | IP64 |
| 耐振性 | 連続200m/s2、衝撃1000m/s2 |
| 絶縁抵抗 | DC500V 100MΩ（端子－外装） |
| 耐電圧 | AC1500V １分間（端子―外装） |
| 出力ケーブル | 直出し2芯キャプタイヤケーブル（ PNCTF 0.5m2 ） |
| 寸法・質量 | φ45×H45mm（突起部含まず)、105g |
| 付属品 | 取付ネジ（M6,長さ＝10止めネジ） |
| オプション（別売） 60,000円(消費税別) | デジタルモニタ MODEL-2590C-A11 |
