製品の特徴
- 振動変換器バイブロコンバータ 2502・2503シリーズと組み合わせて、振動計測・監視を簡単に行えるデジタル振動モニタです。
- ①4～20mA、②0～1V、③0～10V の信号を受けて、スケーリングできます。
赤色LEDにて振動値がデジタル表示されます。 - センサ用電源 DC24Ｖが内蔵されています。
- 上限２段の警報リレーが内蔵されています。
- 警報リレーは遅延タイマーを内蔵していて、誤動作を防いでいます。
- 低価格の振動監視システムが構成できます。
- 絶縁されたアナログ出力4～20mAまたは0～5V、1～5Vを独立端子に取出しが可能です。
（オプション）

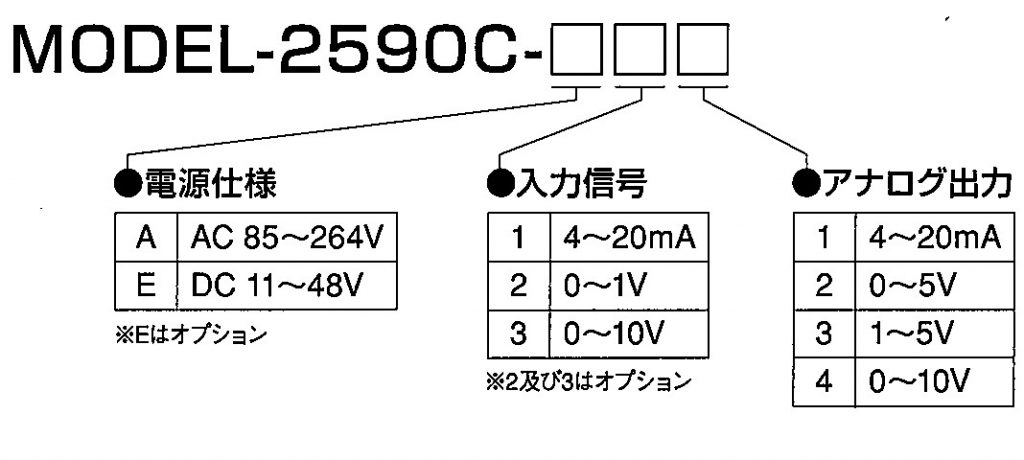

MODEL-2590C 型式表

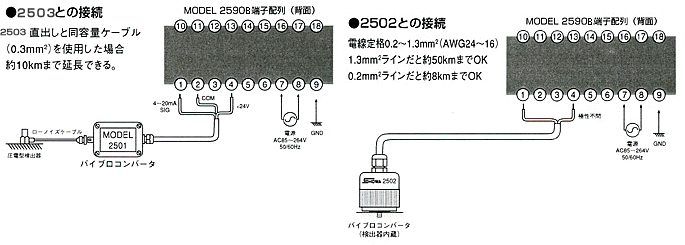

バイブロコンバータとの接続例
動作監視例
仕様
| 標準型式 MODEL-2590C-A11 | |
|---|---|
| 入力信号 | 4～20mA（ゼロ、スパン微調整器付） |
| 入力抵抗 | 10Ω |
| 表示範囲 | ※0～任意のフルスケール値に設定可能 |
| 表示器 | 7セグメント赤色LED5桁 |
| サンプリング周期 | ※0.1/0.2/0.5/1/2/3/4/5秒に設定可能 標準は１秒 |
| 確度 | ±0.3%±1digit(23℃±5℃) |
| 変換器駆動電源 | +24V DC、50mA max |
| アラーム設定 | ALⅠ、ALⅡの上限２段 任意設定可能 自動復帰／自己保持 可能 |
| アラーム値の確認 | ALⅠまたはALⅡキーを押すことで設定値を表示 |
| アラームリレー | 各1C接点 定格AC250V,5A DC30V,5Amax（抵抗負荷） |
| アラーム遅延 | ※0.1～99.9秒任意設定 標準は５秒 |
| アナログ出力(OP) | 4～20mA、0～5V、1～5V、0～10Vのいずれかを受注可能 |
| 電源 | AC85～264V 50/60Hz 15VAmax （オプションでDC24Vも受注可能） |
| 使用温度・湿度 | 0～50℃ 85%RHmax（結露のないこと） |
| 質量 | 約300g |
※の項目は出荷時に適正値に設定済み
