製品の特徴
MODEL-9401は、IoTデータを集約するPLC（プラグラマブルロジックコントローラ）用に開発された振動センサアンプです。様々な用途・環境に対応した各種振動センサと組み合わせることができ、高精度な振動波形情報をリアルタイムにPLCへ受け渡します。
用途
- ・工作機械の加工精度維持
- ・プレス金型の割れ検出
- ・モーター、ポンプ等の異常振動監視
- ・自動車工場の搬送機、リフターなどのモーターや減速機の振動監視
- ・検査ラインでの製品異常診断
- ・各種回転機械の予防保全
- ・生産設備の誤作動チェック
- ・防爆エリアでの振動監視
標準接続例
様々な生産設備の振動監視に対応できる最も汎用的なセンシングシステム構成例です。

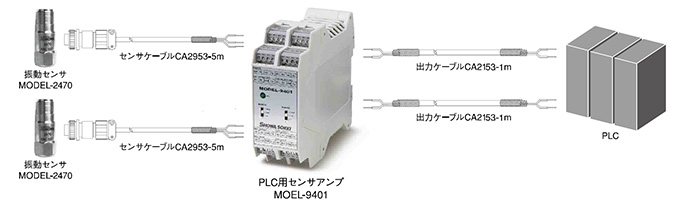

2CH監視システム構成例
| 品名 | 型式 | 数量 | 特長 |
| 振動センサ | MODEL-2470 | 2 | 汎用センサです。様々なセンサに対応します。 |
| センサケーブル5m | CA2953-5m | 2 | 汎用ケーブルです。環境に合わせご提案可能です。 |
| PLC用センサアンプ | MODEL-9401-02 | 1 | 2CHタイプの標準です。 |
| 出力ケーブル1m | CA2153-1m | 2 | 後段PLCへの信号伝送用です。 |
仕様
| 入力仕様 | |
|---|---|
| 入力端子 | 端子台（3.8mmピッチ） |
| 検出器駆動電源 | DC24V（Typ）,4mA |
| 適合検出器 | プリアンプ内蔵型 |
| 出力仕様（AC OUT） | |
| 出力端子 | 端子台（3.8mmピッチ） |
| 出力信号 | 最大出力 10V（peak） |
| 周波数応答特性 | 1Hz～20kHz（±1.0dB） |
| 0.5Hz～20kHz（+1.0, -3.0dB） | |
| 精度 | ±2% |
| （23℃±5℃、1kHz/1V(peak)入力時、レンジ×10） | |
| オプション出力（有料） | DC出力（最大7.07V） |
| 一般仕様 | |
| 電源 | DC18～36V |
| 消費電流 | 約65mA（23℃±5℃、1kHz/1V(peak)入力時、レンジ×10） |
| 温度、湿度範囲 | -10～+60℃、90%RH以下（結露無きこと） |
| 質量 | 210g（センサ、ケーブル類含まず） |
製品型式／定価表
| 品名 | 型式 | 入出力チャンネル数 | |
| PLC用センサアンプ | MODEL-9401-01 | 1CH | |
| MODEL-9401-02 | 2CH（標準仕様） | ||
| MODEL-9401-03 | 1CH（DC出力付き、1CH） | ||
| MODEL-9401-04 | 2CH（DC出力付き、2CH） | ||
| MODEL-9401-05 | 1CH周波数応答特性1Hz(±1.0dB)～10kHz(-3.0dB Typ) | ||
| MODEL-9401-06 | 2CH周波数応答特性1Hz(±1.0dB)～10kHz(-3.0dB Typ) | ||
| MODEL-9401-07 | DC出力付き、1CH 周波数応答特性1Hz(±1.0dB)～10kHz(-3.0dB Typ) | ||
| MODEL-9401-08 | DC出力付き、2CH周波数応答特性1Hz(±1.0dB)～10kHz(-3.0dB Typ) | ||
| MODEL-9402-01 | MODEL-9401シリーズのエンベロープユニット |
