製品の特徴
- 超小型、簡単操作の衝撃・振動加速度計です。衝撃加速度を測るために、比較的大きな加速度測定に向いています。
- ピークホールド機能により、簡単に衝撃加速度が計測できます。
- VIBRATIONモードで振動加速度の測定、SHOCKモード(ピークホールド作動)で衝撃加速度の測定ができます。
- 超小型、軽量なので、作業性に優れ、携帯に便利です。
- フルスケールは、0～2000m/s2及び0～20000m/s2の2段階で切替可能
- ローパスフィルタが内蔵されており、不要な高周波数をカットすることができます。
構成
| デジタル加速度計 Model-1340B | 1台 |
| 圧電型検出器 Model-2358(M6ネジ付) | 1台 |
| ローノイズケーブル LNC-1A-3(3m) | 1本 |
| マグネットホルダー MG-1 | 1個 |
| アルカリ乾電池単3型(LR6) | 2個 |
| ショルダーケース | 1箱 |
| 取扱説明書 | 1部 |
| その他付属品 | 1式 |
仕様
| 測定範囲 | ×1：1～1999m/s2(Peak) 、×10：10～19990m/s2(Peak) |
| 分解能 | ×1：1m/s2(Peak)、×10：m/s2(Peak) |
| 周波数範囲 | 5～5000Hz, 5%以内 |
| ローパスフィルタ | カットオフ周波数 500Hz(-3dB), -12dB/OCT |
| 確度 | 読みの3% ±1m/s2 (80Hz正弦波 100m/s2加振、23℃±3℃) |
| 検波方式 | VIBRATION：正弦波校正の平均値検波方式ピーク表示 SHOCK：絶対値検波のピークホールド式、リセットボタンで解除 |
| AC出力 | ×1：1mV/(m/s2),×10：0.1mV/(m/s2) 最大±2V,出力抵抗1KΩ,ミニプラグ |
| デジタル表示器 | 液晶表示、3(1/2)桁 表示更新周期 VIBRATION : 約3回/sec |
| 電源 | アルカリ乾電池単3型(LR6)2個 |
| 質量 | 本体約220g 付属品を含む１式：約800g |

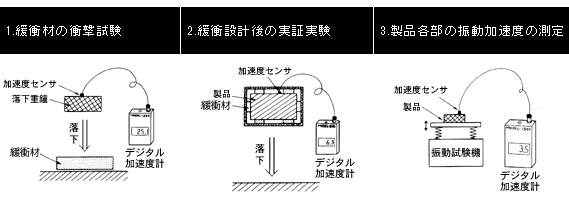

使用例
