製品の特徴
- 振動の計測、制御、監視のできる総合振動監視システムです。
ファン、ポンプ、タービンその他回転機器の常時振動監視に最適です。
1592型マルチモニタリングシステムは、1台で2個までの検出器に対応できるシンプル、ローコストな振動監視システムです。 - 2CHタイプの振動監視計です。
- 複数点の監視に省スペース、ローコストで貢献します。
- アラート、デンジャーの2点の警報設定ができます。
- PLCなど後段の装置用に4-20mAの計装信号や、解析用に波形信号を出力。IoT対応にご利用下さい。
- 検出器の異常出力と信号ラインの断線をモニタできます。……OKモニタ付
垂直型遠心ポンプ、センサ取付例

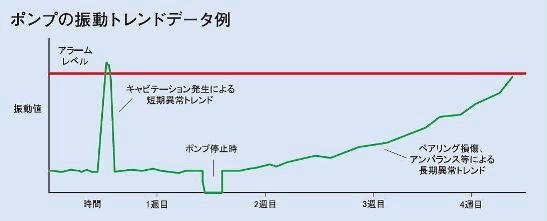

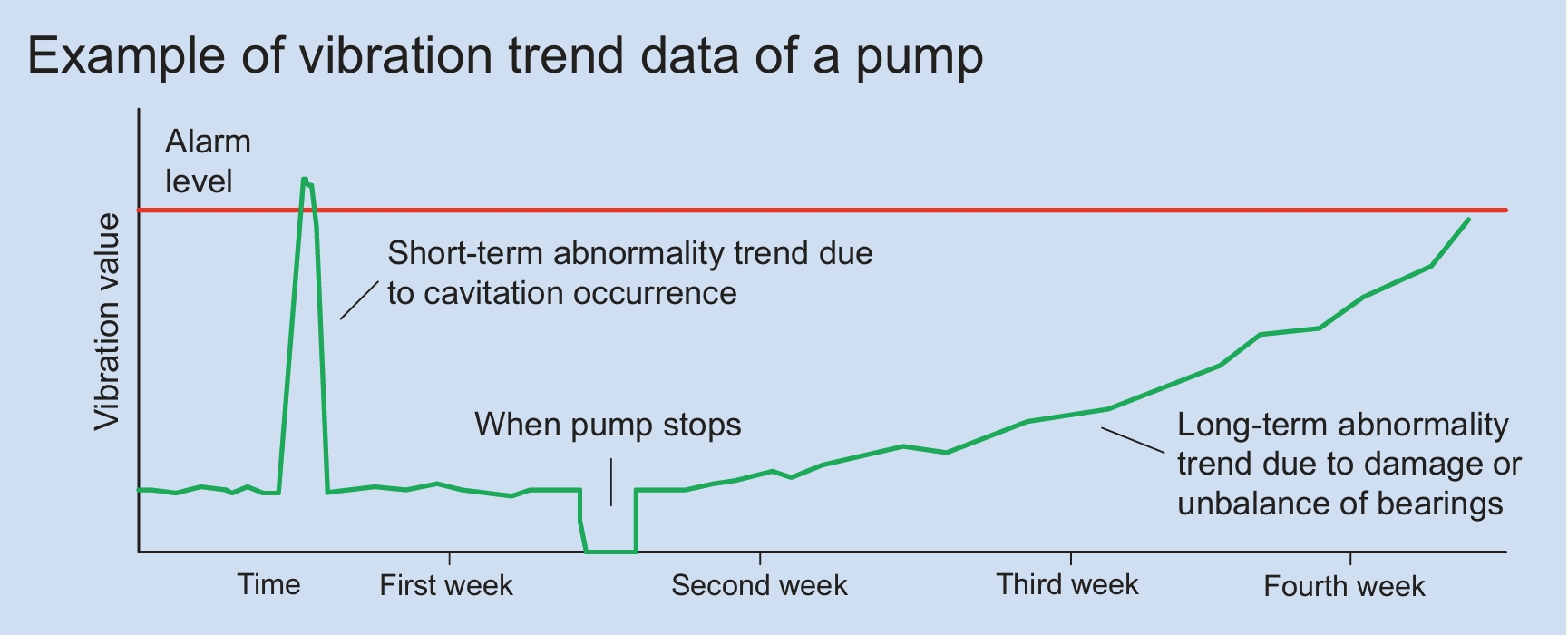

振動トレンド監視例
設備事例
| タービン | ファン |
| ブロア | ポンプ |
| コンプレッサ | ジェットファン |
| 冷却塔ファン | モータ |
| 攪拌機 | 遠心分離機 |
| スピンドル | 工作機械 |
| スプレードライヤその他回転機器 | 設備全般 |

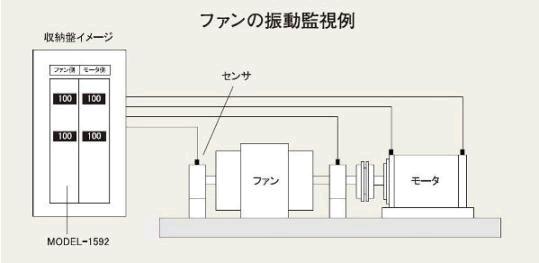

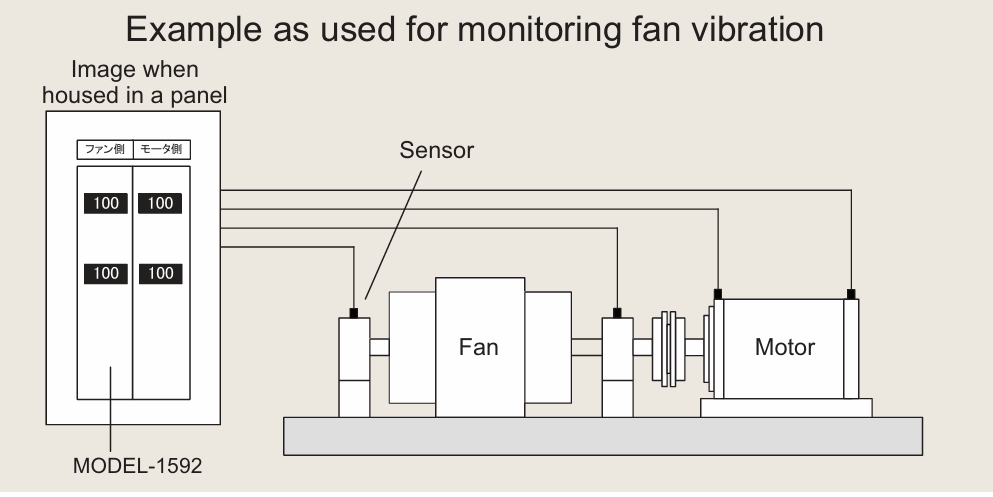

全体イメージ
共通仕様
| 入力端子 | 端子台(-T)、BNC(-B)、R04-R3Fコネクタ(-R)より選択 |
| 表示 | 4デジットLED 文字高7.2mm 赤色 |
| アラーム・リレー動作 | ALERT,DANGERの上限2段、各SPDT(C接点)出力 AC：220Vmax, 4Amax, 400VAmax DC:：110Vmax, 3Amax, 50Wmax |
| AC出力 | 10Vp-p/フルスケール、負荷抵抗10kΩ以上 |
| DC出力 | 標準：4-20mA オプション：1～5V |
| モニタ寸法・質量 | W（38）×H（199）×（250）Dmm,約1.5Kg |

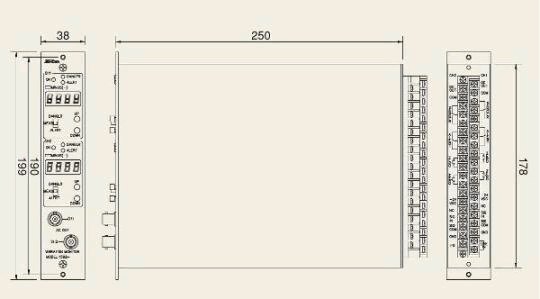

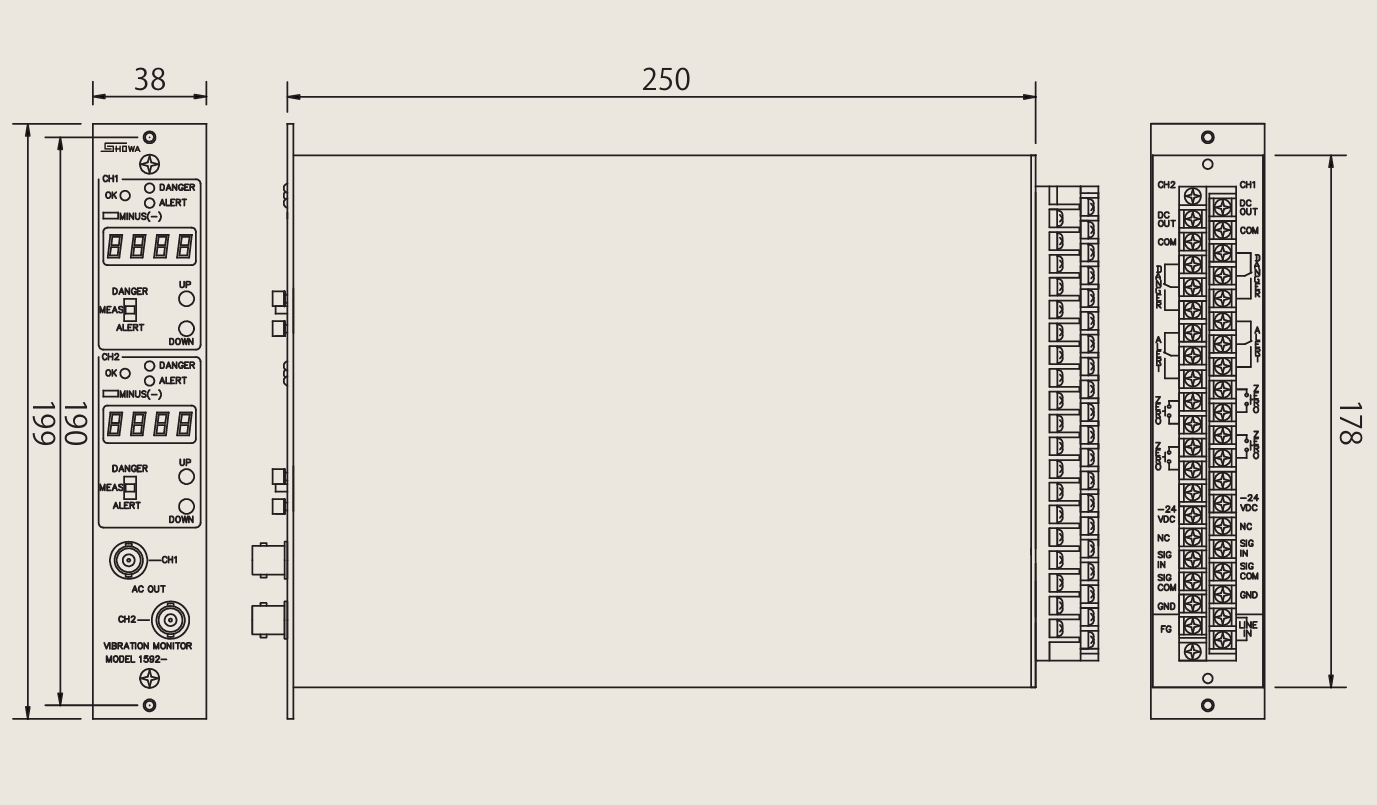

外観図
MODEL-1592型式一覧表
| 型式 | 検出器 | 測定 内容 | 測定 レンジ | 周波数範囲 | 入力 端子 | イ ン デ ッ ク ス |
| 1592-222 | 2040、2016W-2 | 速度 | 20mm/s | 10～500Hz | R、T | 2 |
| 1592-233 | 変位 | 0.2mm | 10～100Hz | |||
| 1592-311 | 2200 | 加速度 | 30m/s2 | DC～200Hz | R、T | 3 |
| 1592-333 | 変位 | 0.2mm | 1～200Hz | |||
| 1592-411 | 2470、2450EX | 加速度 | 100m/s2 | 5～1kHz | R、T | 4 |
| 1592-422 | 速度 | 50mm/s | 10～1kHz | |||
| 1592-433 | 変位 | 0.2mm | 10～500Hz | |||
| 1592-411 | 2473L | 加速度 | 50m/s2 | 2～1kHz | ||
| 1592-422 | 速度 | 50mm/s | 2～500Hz | |||
| 1592-433 | 変位 | 0.2mm | 2～100Hz | |||
| 1592-533 | S-10A | 変位 | 0.2mm | 5～1kHz | T | 5 |
