製品の特徴
- ISO18738のエレベータ診断基準に準拠した振動測定装置です
- 分解能0.005m/s2(0.5gal)
- ISO要求の校正証明書を発行可能
- 使いやすいエレベータ乗り心地解析用ソフト付属(和文/英文)

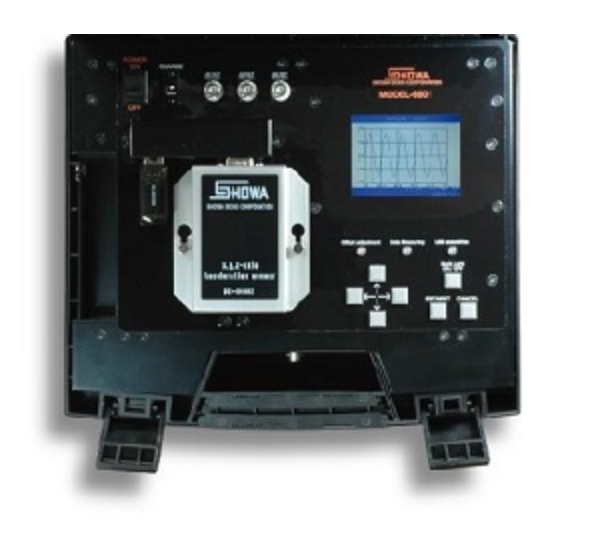

- 3.5インチカラー液晶搭載、本体で波形確認可能
見やすいカラー液晶画面により測定ミスを低減します
カラー液晶にリアルタイムで測定波形が、表示されるため、
「確実に測定がなされているか」「測定に好ましくない記録がなされていないか」などを確認しながら測定可能です。
簡単測定
測定方法は、本装置をエレベータに載せて測定を開始させるだけです。
測定されたデータは、USBメモリに保存され、パソコンで詳細な分析が可能です。

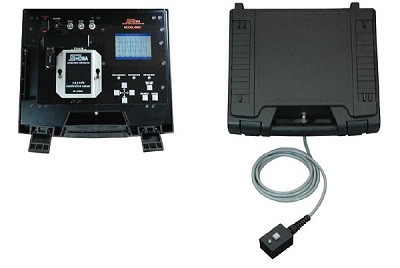

状況に応じて選べる測定スタイル
リアルタイムで波形をモニタしながらの測定や、検出器を本体内に取り付けた状態で、
ケースのフタを閉じたままの測定が可能です。フタを閉じたときの操作はリモートユニットで行います。

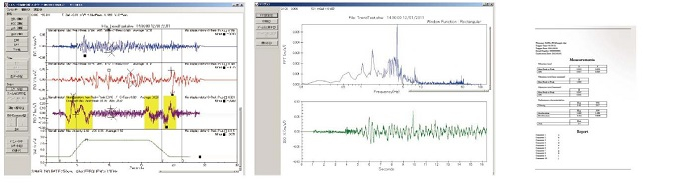

使いやすいソフトウェア
リアルタイムで波形をモニタしながらの測定や、検出器を本体内に取り付けた状態で、
ケースのフタを閉じたままの測定が可能です。フタを閉じたときの操作はリモートユニットで行います。
構成
| エレベータ用振動測定装置 MODEL-6601 | 1台 |
| 3軸加速度検出器 | 1個 |
| 検出器延長用ケーブル | 1本 |
| USBメモリ | 1個 |
| リモートユニット(ケーブル付) | 1個 |
| 充電器 | 1個 |
| 分析用ソフト(CD-ROM) | 1式 |
| 検査成績書 | 1式 |
| 校正・トレーサビリティ証明書（オプション） | 1式 |
仕様
| 表示 | 3.5インチカラー液晶 |
| 検出器 | 3軸加速度検出器 DC～640Hz(-3dB) |
| ADコンバータ | 16bits |
| サンプリング周波数 | 250Hz、500Hz、1,000Hz、2,000Hz設定可能 |
| 最大加速度 | 5G(49.03m/s2)=4,903gal |
| 出力 | ±2V/フルスケール XYZ各BNCコネクタ |
| 分解能 | 0.005m/s2(0.5gal) |
| 最大記録長 | 10分間 |
| 記録方式 | 付属USBメモリに記録 |
| 電源 | 12Vリチウムイオン電池(連続使用約10時間) |
| 充電時間 | 約10時間 |
| 本体外形、質量 | 300(W)×275(D)×110(H)mm、3kg |
| ソフトウェア | 対応OS：Windows XP、vista、7 言語：日本語、英語 レポート作成：ISO18738「6.5 Reporting of results」要求対応 FFT解析機能：窓関数、レクタンギュラ、ハミング、ハニング XYZ各、生データ及びRMS、Average、Filter結果に 実行可能 演算機能：RMS、Average XY、YZ、XZ、XYZ合成 HPF、LPF追加(カットオフ任意) 出力：CSVファイル出力 |
| オプション | 校正・トレーサビリティ証明書：別途費用を申し受けます。 |
