製品の特徴
- 地震動監視用の振動検出器です。
地震発生時のプラント設備の安全停止や避難基準に最適です。 - XYZの3方向ベクトル合成した振動加速度を4-20mAで出力します。
- 0-400ガルまでの地震動を出力します。
- 周波数帯域は地震動の帯域に合わせてあります。
- リアルタイム出力、ピークホールド出力切替可。
- 防水タイプ、取付足つき、簡単接地。
- デジタルモニタ MODEL-2590Cとの組合せで、ローコストな地震監視計（アラーム付）が構築可能です。
概要
| 地震発生時のプラント設備の安全停止用に。 | 地震発生時の避難基準用に。 |
| 上下水道、ガスラインの緊急遮断用に。 | ローコストでシンプルな地震監視に最適です。 |
仕様
| 検出器 | 3軸加速度センサ 感度：300mV/(9.8m/s2) |
| 測定範囲 | 0～400gal |
| 周波数範囲 | 0.25～2Hz |
| フィルタ | HPF：0.25Hz(-3dB±0.5dB) LPF：2Hz(-3dB±0.5dB) 減衰特性：-6dB/OCT |
| 出力形式 | リアルタイム出力：検出した振動値をリアルタイムで出力します。 ピークホールド出力：設定した時間内のピーク値を出力します。 (1～10秒に設定可能) |
| 出力 | DC4-20mA/0-400gal |
| 電源 | DC24V、1A以下 |
| 温度、湿度範囲 | 0～70℃、45～85% RH 結露なきこと |
| 構造 | アルミダイキャスト IP65 |
| 外形寸法、質量 | 外形図参照、約1kg(本体) |
| ケーブル | 標準：5m直出し(オプション指定可)、端末圧着端子 |

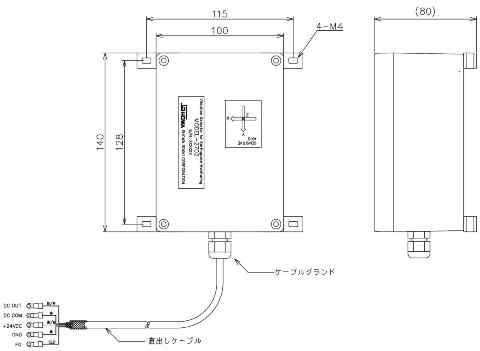

外形図
（単位：mm）
